ALATUJIGEOTEKNIK – Indonesia merupakan salah satu negara yang memiliki sumber daya terbesar dalam bidang pertambangan, salah satu bahan tambang tersebut yaitu batubara. Pada setiap perusahaan pertambangan batubara terdapat area penampungan batubara (stockpile) yang berfungsi sebagai penumpukan sementara sebelum dilakukan proses pengiriman ke konsumen. Secara teknis kegiatan di area stockpile yaitu untuk menjaga kualitas dan kuantitas batubara yang telah ditambang serta mampu mendukung rencana produksi batubara. Pada perusahaan tambang batubara yang menggunakan metode tambang terbuka.

Pada kegiatan penambangannya terdapat kegiatan pengukuran (survei) yang bertujuan untuk mengetahui situasi, volume dan tonase stockpile. Pengukuran dan perhitungan volume stockpile batubara perlu dilakukan untuk mengetahui jumlah bahan galian yang sudah tambang.  Pemantauan volume dan tonase stockpile batubara menggunakan hasil timbangan stockpile dan pengukuran (survei) . Dalam kegiatan pengukuran (survei) dituntun dapat dilakukan secara efisien dimana membutuhkan waktu yang singkat namun data yang didapatkan juga baik dan akurat. Pengukuran (survei) stockpile batubara pada masa lampau dilakukan menggunakan total station.

Lalu apa saja fungsi alat total station untuk pertambangan? simak artikel berikut ini

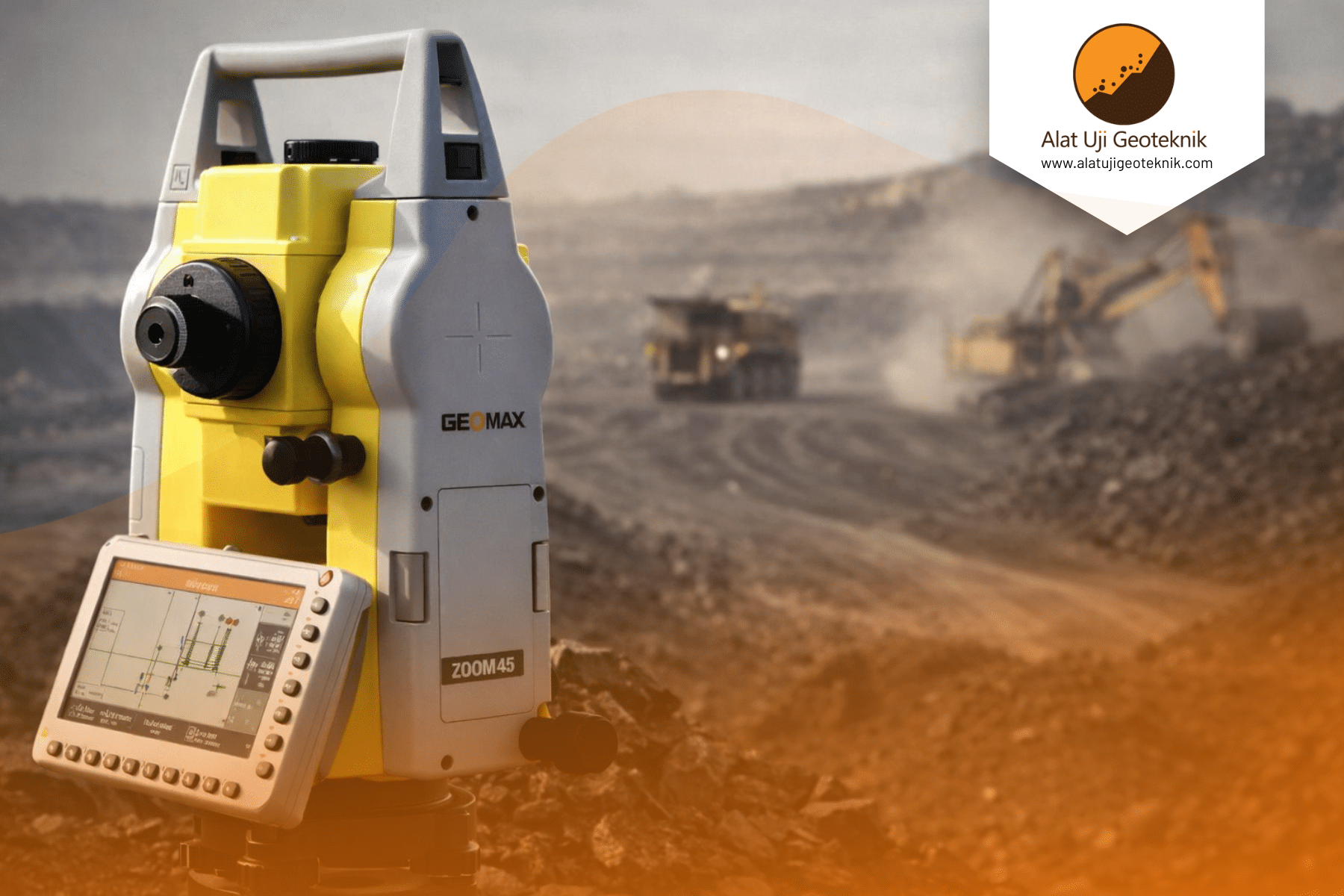

Prinsip Kerja dan Komponen Alat Total Station Untuk Pertambangan

• Prinsip Pengukuran Jarak

Total Station menggunakan teknologi Electronic Distance Measurement (EDM) untuk mengukur jarak dengan mengirimkan sinar inframerah atau laser ke target dan menganalisis pantulannya. Prinsip ini memungkinkan pengukuran jarak yang sangat akurat dan cepat.

• Prinsip Pengukuran Sudut

Pengukuran sudut horizontal dan vertikal dilakukan secara elektronik dengan menggunakan encoder presisi tinggi. Encoder ini mengubah sudut menjadi sinyal digital yang kemudian diproses oleh komputer internal Total Station.

Komponen Utama
Total Station terdiri dari EDM, encoder sudut, komputer internal, layar, keyboard, dan baterai. Komputer internal berfungsi untuk memproses data pengukuran dan menyimpan informasi koordinat.

Keunggulan Memakai Total Station Dibanding Alat Theodolit Konvensional

• Akurasi Tinggi
  Total Station memberikan hasil pengukuran yang, jauh lebih akurat dibandingkan metode manual seperti pita ukur dan teodolit. Ini sangat penting dalam pertambangan untuk perencanaan dan pemantauan yang tepat.
• Efisiensi Waktu
  Pengukuran dengan Total Station lebih cepat karena prosesnya otomatis dan data langsung tersimpan secara digital. Hal ini mengurangi waktu yang dibutuhkan di lapangan dan mempercepat proses analisis data.
• Reduksi Kesalahan
  Dengan minimnya keterlibatan manusia dalam proses pengukuran, potensi kesalahan akibat human error dapat diminimalkan. Total Station juga dilengkapi fitur koreksi otomatis untuk meminimalkan kesalahan sistematis.

Fungsi Total Station dalam Pertambangan.

Total Station memiliki fungsi penting dalam pertambangan, berikut beberapa fungsi utama Total Station dalam pertambangan:

• Opname Stockpile (Survey Volume):  Mengambil detail titik permukaan tumpukan batubara untuk menghitung volume menggunakan perangkat lunak (seperti perhitungan Cut and Fill atau Mesh to Mesh).

• Pengukuran kedalaman dan jarak tambang

• Pemetaan area tambang tertutup maupun terbuka

• Penentuan kemiringan dan kerataan permukaan tambang

• Pemantauan pergerakan dinding tambang dan retakan

• Transfer data pengukuran ke sistem pemetaan GIS/ CAD untuk perencanaan tambang

• Verifikasi posisi desain terhadap struktur eksisting sebelum penggalian atau pembangunan fasilitas tambang

Tips Penggunaan Total Station di Pertambangan

Pastikan Total Station terkalibrasi secara berkala untuk menjaga akurasi pengukuran. Lakukan orientasi alat dengan benar menggunakan minimal dua titik kontrol yang diketahui koordinatnya. Gunakan target reflektif yang sesuai untuk memastikan pantulan sinar EDM yang optimal. Selain itu, perhatikan langkah-langkah berikut untuk operasional yang optimal:

• Lakukan Check Shot (Pemeriksaan Kembali): Sebelum mengakhiri pengukuran atau memindahkan alat, selalu lakukan pengukuran ulang ke titik backsight atau titik kontrol lain. Ini penting untuk memastikan alat tidak bergeser (settlement) akibat getaran alat berat atau tanah yang labil selama pengukuran berlangsung.

• Atur Koreksi Atmosfer (PPM): Suhu dan tekanan udara di dasar lubang tambang (pit) seringkali berbeda drastis dengan di permukaan. Selalu input data suhu dan tekanan udara aktual ke dalam alat untuk mendapatkan nilai koreksi ppm (parts per million) yang tepat, guna meminimalisir kesalahan jarak akibat refraksi udara.

• Stabilisasi Tripod di Medan Lunak:

  Area tambang sering memiliki tanah timbunan (disposal) yang belum padat. Pastikan kaki tripod tertancap kuat dan injak pedal kaki tripod hingga maksimal. Jika perlu, gunakan hub (patok kayu) di bawah kaki tripod untuk mencegah penurunan alat di tengah pengukuran.

• Lindungi Lensa dari Debu Tambang: Debu batubara atau overburden sangat halus dan bisa menempel pada lensa objektif atau sensor EDM. Jangan menyeka lensa dalam keadaan kering karena dapat menggores lapisan pelindung (coating). Gunakan blower udara terlebih dahulu, lalu bersihkan dengan kain mikrofiber dan cairan pembersih khusus lensa.

• Hindari Blind Spot Alat Berat: Saat menentukan posisi berdiri alat (station setup), pastikan Anda terlihat jelas oleh operator dump truck atau ekskavator. Gunakan rompi dengan reflektor tinggi (high-visibility vest) dan pasang bendera tinggi di dekat tripod jika bekerja di area dengan lalu lintas padat.

• Backup Data Harian: Lingkungan tambang memiliki risiko tinggi terhadap kerusakan alat. Biasakan untuk mengunduh (download) data pengukuran setiap hari setelah shift berakhir untuk mencegah kehilangan data progres penambangan (progress claim) yang krusial.
