ALATUJIGEOTEKNIK – Salah satu aspek paling krusial dalam proyek pembangunan seperti bendungan, jalan tol, jembatan ataupun proyek reklamasi adalah tekanan air pori . Tekanan air pori yang meningkat secara signifikan dapat menjadi indikator potensi rembesan dan berkurangnya kestabilan struktur. Untuk memantau tekanan air pori, digunakan alat yang disebut piezometer. Alat ini memungkinkan dilakukannya pemantauan internal terhadap kondisi jenuh tanah atau batuan secara berkala. Beberapa jenis piezometer yang umum digunakan antara lain standpipe piezometer, piezometer pneumatik, dan vibrating wire piezometer.
Baca juga : Penjelasan Lengkap Mengenai Piezometer.

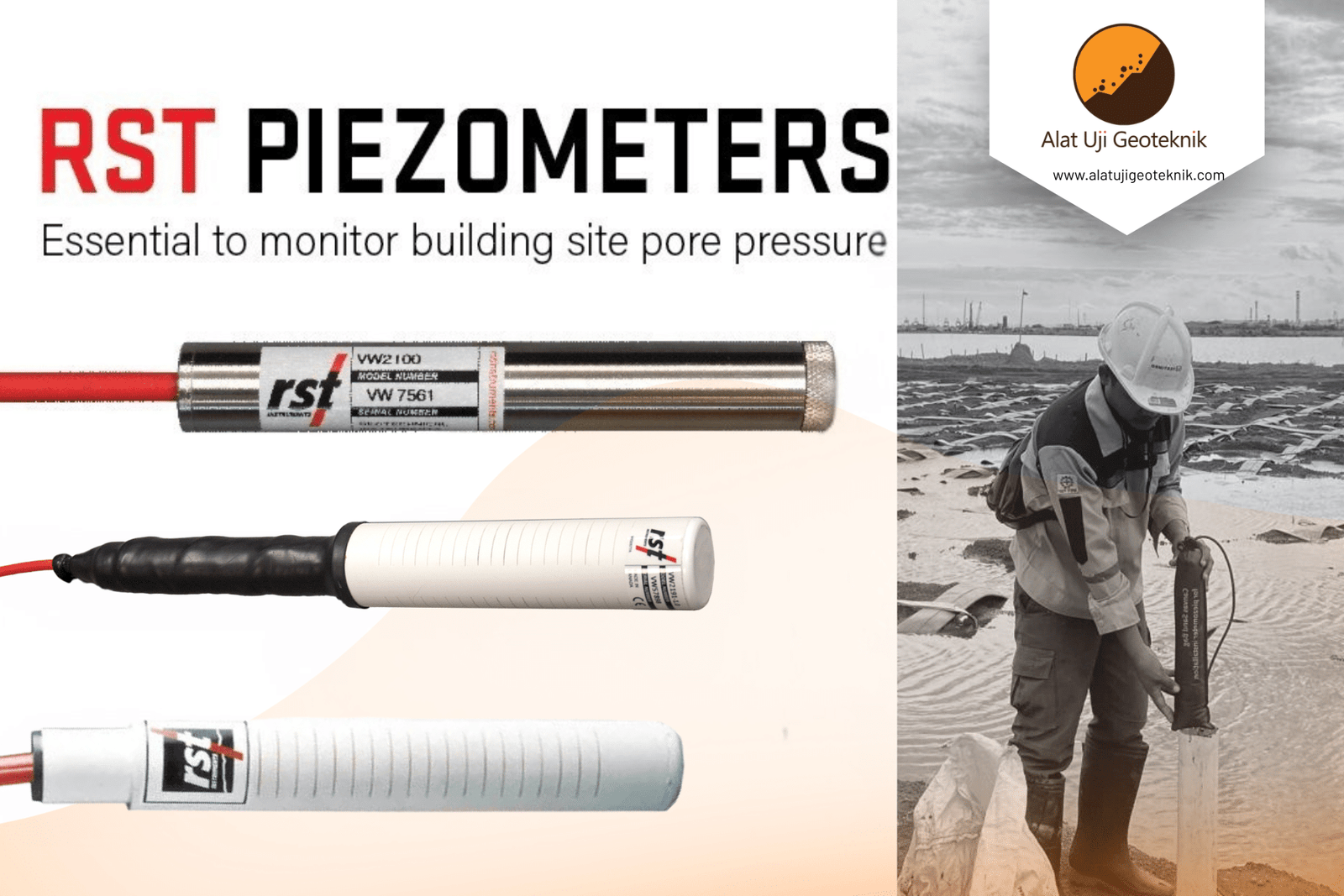

Fungsi Piezometer
Piezometer adalah alat yang bisa dipakai untuk memahami nilai desakan air pori di kedalaman yang tertentu yang sekaligus bisa diperluas untuk memahami tinggi depan air tanah. Beberapa kegunaan dari piezometer :
- Mengetahui keadaan awal pada nilai desakan air pori ataupun elevasi muka air tanah
- Mengamankan nilai untuk sebuah konstruksi yang disebabkan tekanan air pori ataupun eskalasi muka air
- Menebak stabilitas kemiringan
- Mampu digunakan untuk merancang power lateral bumi
- Memantau kinerja sistem terhadap tekanan air maupun muka air tanah
- Alat ini seringkali dipakai pada perusahaan – perusahaan pada bindang tambang seperti batubara, minyak, emas, dll.
Cara Kerja Piezometer
Piezometer bekerja dengan mengukur tekanan air pori (pore water pressure) di dalam tanah atau batuan menggunakan prinsip defleksi diafragma dan konversi sinyal. Tekanan hidrostatik dari air pori menyebabkan diafragma melengkung, mengubah tegangan pada kawat tegang di dalam alat. Perubahan frekuensi getaran kawat ini dikonversi menjadi sinyal listrik yang dibaca oleh data logger atau readout unit, menampilkan nilai tekanan dalam satuan seperti Hz, mikrodetik, atau microstrain.
Jenis-Jenis Piezometer: Vibrating Wire, Standpipe dan Pneumatic
Berikut adalah beberapa jenis pada piezometer :
Vibrating Wire Piezometer
Piezometer jenis ini dipakai untuk memantau tekanan air pori dan fluktuasi permukaan air tanah secara presisi yang umumnya berhubungan dengan aktivitas longsoran serta stabilitas bendungan, dengan cara menanamkan sensor transducer kawat bergetar ke dalam lubang bor atau struktur tanah. Sensor ini berfungsi untuk mengubah tekanan air menjadi sinyal frekuensi yang sangat stabil dan akurat. Setiap vibrating wire piezometer dipasang pada kedalaman tertentu yang terdiri dari filter stone (batu pori) dan sensor yang dihubungkan dengan kabel sinyal menuju permukaan tanah, serta dilindungi dengan sistem perlindungan petir dan protective cover sebagai pengaman. Pemantauan piezometer level dilakukan secara otomatis menggunakan alat baca datalogger atau digital readout unit yang mampu mengirimkan data secara real-time.
Standpipe Piezometer
Piezometer jenis ini dipakai untuk mengetahui fluktuasi permukaan air tanah yang umumnya berhubungan dengan aktifitas longsoran, dengan cara memasukan probe (water level indikator) kedalam lubang bor piezometer. Probe (water level indikator) berfungsi untuk mengetahui kedalaman muka air tanah. Setiap standpipe piezometer dipasang pada masing-masing lubang bor yang terdiri dari casagrande ceramic tip di hubungkan dengan pipa PVC sampai permukaan tanah dan dilindungi dgn protective cover dan dikunci sebagai pengaman. Pemantauan piezometer level dilakukan dengan alat ukur probe (water level indikator).

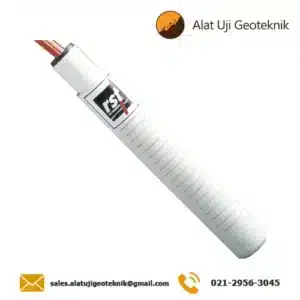

Pneumatic Piezometer
Piezometer jenis ini dipakai untuk mengetahui tekanan air pori pada tanah atau batuan yang umumnya berhubungan dengan aktivitas konstruksi dan stabilitas lereng, dengan cara menyambungkan saluran pipa poliuretan (tubing) ke alat baca pneumatic indicator di permukaan. Pneumatic indicator berfungsi untuk mengalirkan gas atau udara bertekanan hingga mencapai keseimbangan dengan tekanan air tanah di lokasi sensor. Setiap pneumatic piezometer dipasang pada lubang bor atau timbunan yang terdiri dari katup fleksibel (diaphragm) sensitif tekanan di dalam housing logam, dihubungkan dengan selang ganda sampai permukaan tanah dan dilindungi dengan protective cover serta kotak terminal sebagai pengaman. Pemantauan piezometer level dilakukan secara manual dengan membaca jarum atau tampilan digital pada pneumatic readout unit saat gas dialirkan.

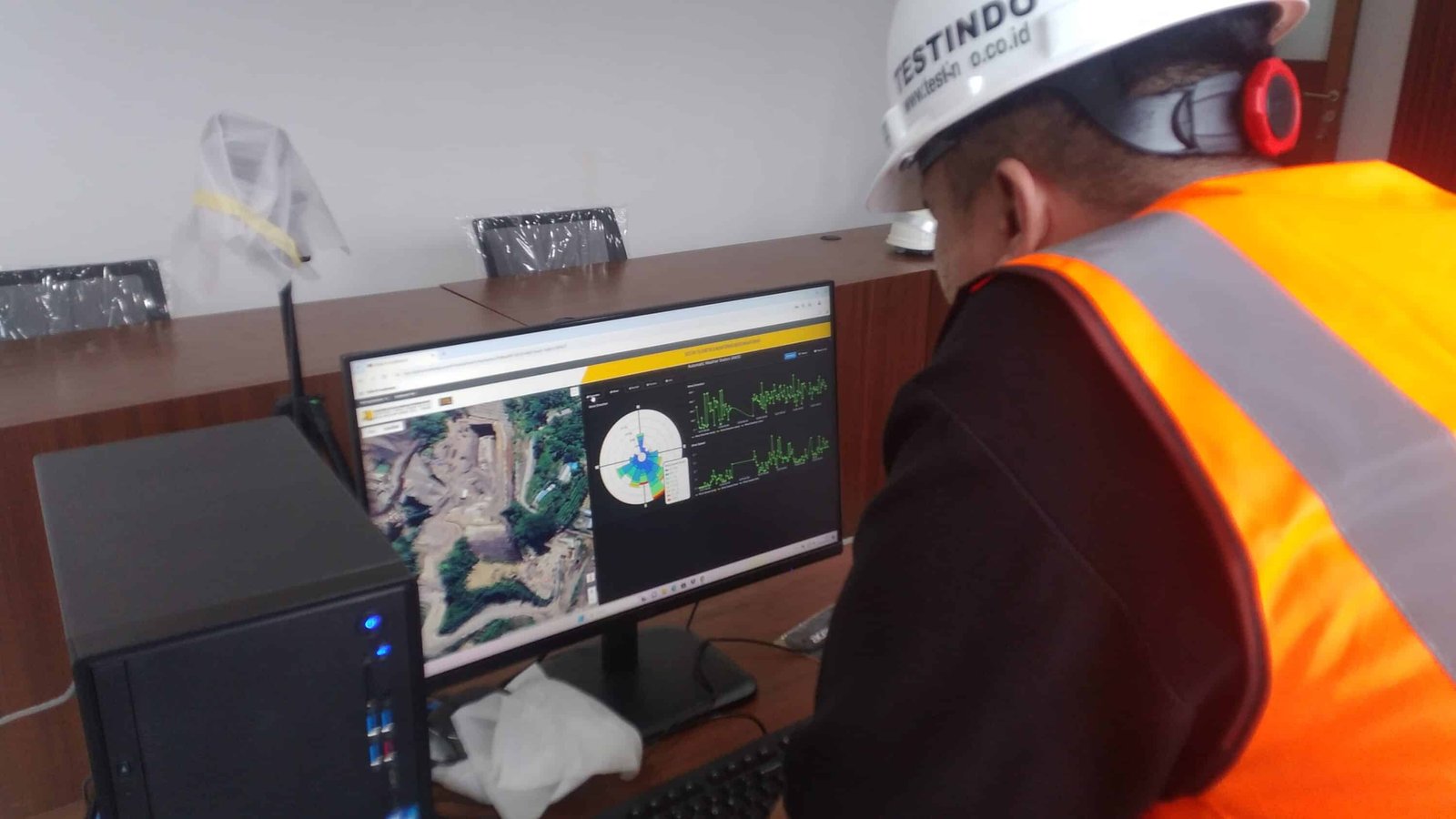

Solusi Monitoring Piezometer Dengan Sistem Telemetri
Sistem telemetri memungkinkan monitoring piezometer secara real-time dengan mengirim data tekanan air pori dari lokasi terpencil ke pusat kendali melalui jaringan GSM, satelit, atau web-based dashboard. Solusi ini mengintegrasikan vibrating wire piezometer dengan datalogger pintar untuk pengumpulan data otomatis dan akses jarak jauh, ideal untuk bendungan, lereng, atau proyek geoteknik skala besar. Sistem terdiri dari sensor piezometer (seperti vibrating wire), datalogger untuk pencatatan lokal, modem telemetri (GSM/LoRa/Satelit), dan platform cloud/server untuk visualisasi data. Data frekuensi getaran dari sensor dikonversi menjadi nilai tekanan, lalu dikirim secara periodik atau on-demand ke dashboard berbasis web yang dapat diakses via komputer atau mobile.
ALATUJIGEOTEKNIK – sebagai perusahaan yang bergerak dibidang control dan monitoring system, kami menjual sensor piezometer dengan harga dan kulitas terbaik. Selain itu, kami juga menyediakan jasa instalasi piezometer pada proyek dan konstruksi lainnya. Informasi lebih lanjut atau konsultasi terkait alat dan jasa pemasangan ini, silahkan hubungi kami di whatsapp:
