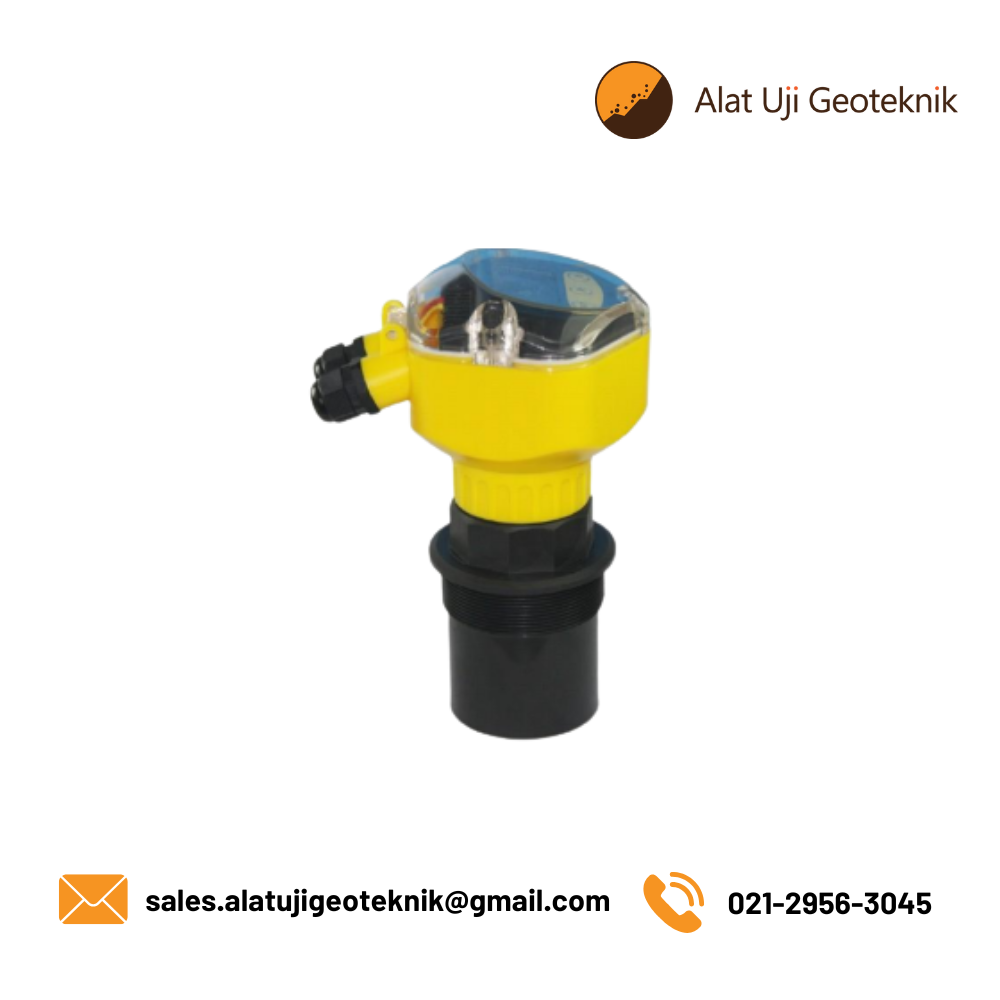

UFL9000 Open Channel Flow Meter

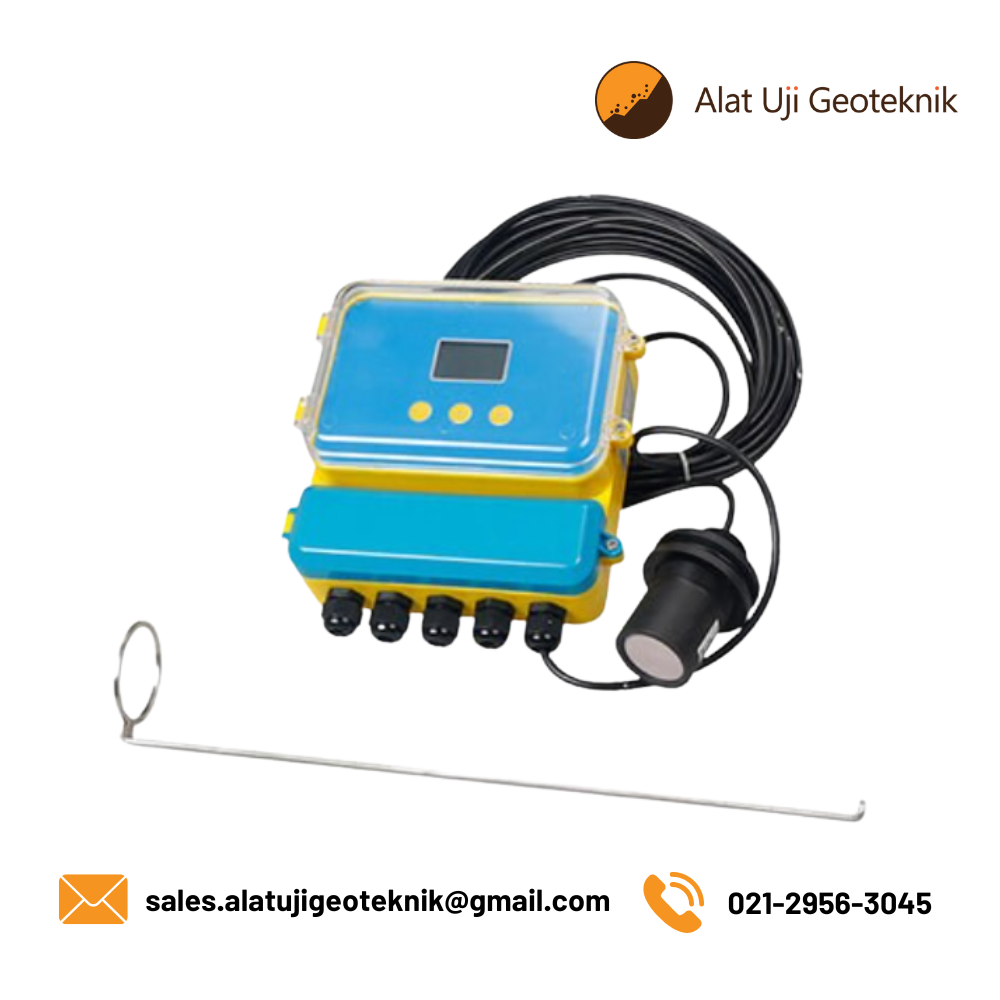

UFL9000 Open Channel Flow Meter - Image 2

UFL9000 Open Channel Flow Meter

Category: Tags: , , , Brand:

Description

UFL9000 Open Channel Flow Meter untuk mengukur aliran melalui debit saluran terbuka adalah dengan mengukur ketinggian atau HEAD cairan saat melewati suatu penghalang (berupa flume atau weir) di dalam saluran tersebut.

Kelebihan

  • Mudah untuk di instalasi
  • Mudah untuk menentukan debit aliran dengan persamaan (rumus) yang tepat.
  • Parshall flume menghasilkan kehilangan tinggi tekan (head loss) seperempat kali lebih kecil dibandingkan weir (ambang) yang dirancang untuk menangani rentang aliran yang sama.
  • Parshall flume tetap akurat dalam berbagai macam kondisi lapangan.

Aplikasi

  • Pipa limbah (sewage)
  • Instalasi Pengolahan Air Limbah (IPAL/WWTP)
  • Aliran Drainase kota
  • Saluran irigasi lahan pertanian



Spesifikasi

Function Split Type
Measure range 0.1l/s～99999.99m3/h
Total flow 4290000000.00m3
Level measurement precision 0.25%F.S. to 0.5%F.S.
Resolution 3mm or 0.1%F.S.（take great）
Flow  measurement precision 1%～5%（depends on poling board type and weir’s precision）
Display English backlit LCD: moment flow, accumulative flow, level measurement value, distance  measurement value, analog value, environment temperature, echo state, alarm display, algorithm select, etc.
Analog output 4～20mA/750Ω load
Relay output 4 channels AC 250V/ 8A or DC 30V/ 5A  state programmable
Power supply 220V AC+15%  50Hz 24VDC 120mA     can be customized 12VDC power supply
Environment temperature Display meter-20～+60℃，Transducer-20～+80℃
Communication RS485, RS232communication, MODBUS protocol (optional)
Protection grade Display IP65, Transducer IP68
Transducer cable Max is 100 meters, with standard 10 meters
Transducer installation Threaded installation, flange installation, stents installation, instrument cases installation, etc
