Description

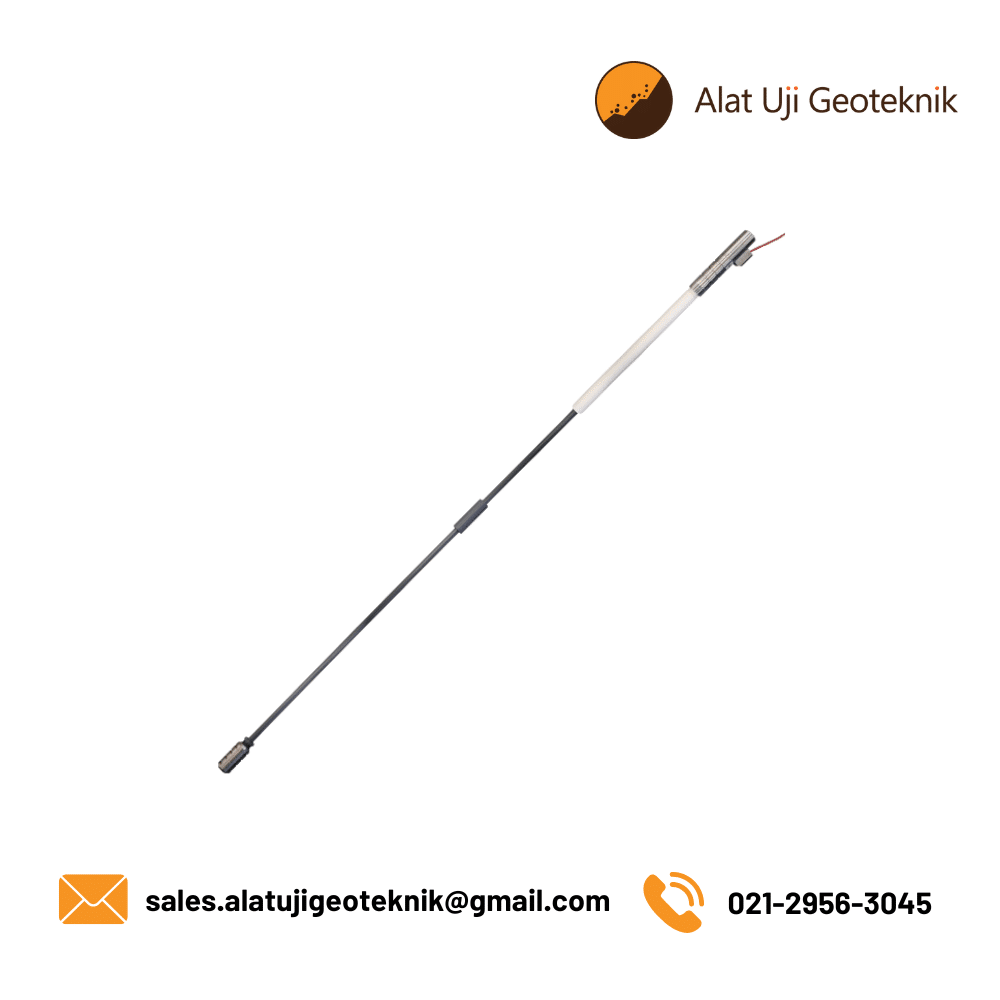

Ekstensometer Inline Kawat Getar digunakan untuk menentukan stabilitas dan perilaku pergerakan struktur tanah, batuan, dan beton. Keunggulan utama ekstensometer ini adalah tidak memiliki kepala listrik yang menonjol keluar dari lubang bor, berbeda dengan ekstensometer lubang bor multi-titik (MPBX) konvensional. Ekstensometer Inline dipasang rata dengan kerah lubang bor atau permukaan tanah dan mengukur pergerakan pada berbagai kedalaman di dalam lubang bor.
Berdasarkan konstruksinya, semua transduser perpindahan ditempatkan di dalam lubang bor dalam rakitan kepala/jangkar tertutup yang dimasukkan ke dalam lubang bor dan dipisahkan oleh bagian ekstensi yang panjangnya dapat bervariasi tergantung pada kedalaman pengukuran yang dibutuhkan. Bagian ekstensi terdiri dari batang baja tahan karat kaku berukuran 3/8 inci (9,5 mm) yang dilindungi oleh selubung PVC SCH40 berukuran 1/2 inci (12,7 mm). Diameter batang kaku yang lebih besar merupakan keunggulan tambahan dibandingkan dengan diameter 1/4 inci (6,35 mm) pada MPBX konvensional, karena memberikan akurasi yang lebih tinggi dalam pengukuran perpindahan, baik untuk gerakan ekstensi maupun kompresi.
Karena semua transduser perpindahan terpasang seri di dalam lubang bor, rentang pengukuran total ekstensometer merupakan jumlah rentang pengukuran masing-masing transduser. Hal ini memungkinkan pengukuran pergerakan yang jauh lebih besar dibandingkan MPBX konvensional, meskipun menggunakan transduser rentang standar yang lebih murah.
