ALATUJIGEOTEKNIK – Pemantauan deformasi tanah dan batuan merupakan hal yang sangat penting dalam proyek geoteknik. Dua alat yang sering digunakan untuk tujuan ini adalah vibrating wire soil extensometer dan tape extensometer. Keduanya sama-sama digunakan untuk mengukur pergerakan atau perubahan jarak pada tanah dan struktur, tetapi memiliki prinsip kerja, sistem pembacaan, dan aplikasi yang berbeda.
Memahami perbedaan vibrating wire soil extensometer dan tape extensometer sangat penting, terutama bagi konsultan geoteknik, kontraktor, perusahaan tambang, universitas, maupun instansi pemerintah yang terlibat dalam proyek bendungan, terowongan, lereng, dan konstruksi bawah permukaan.
Artikel ini akan mengulas secara lengkap perbedaan, fungsi, dan penggunaan vibrating wire soil extensometer dan tape extensometer untuk membantu Anda memilih alat yang sesuai dengan kebutuhan proyek.
Baca juga : Yuk Kenali Fungsi Sistem Telemetri Bendungan
Apa Itu Vibrating Wire Soil Extensometer?

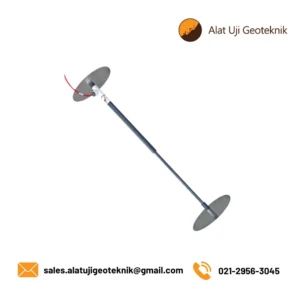

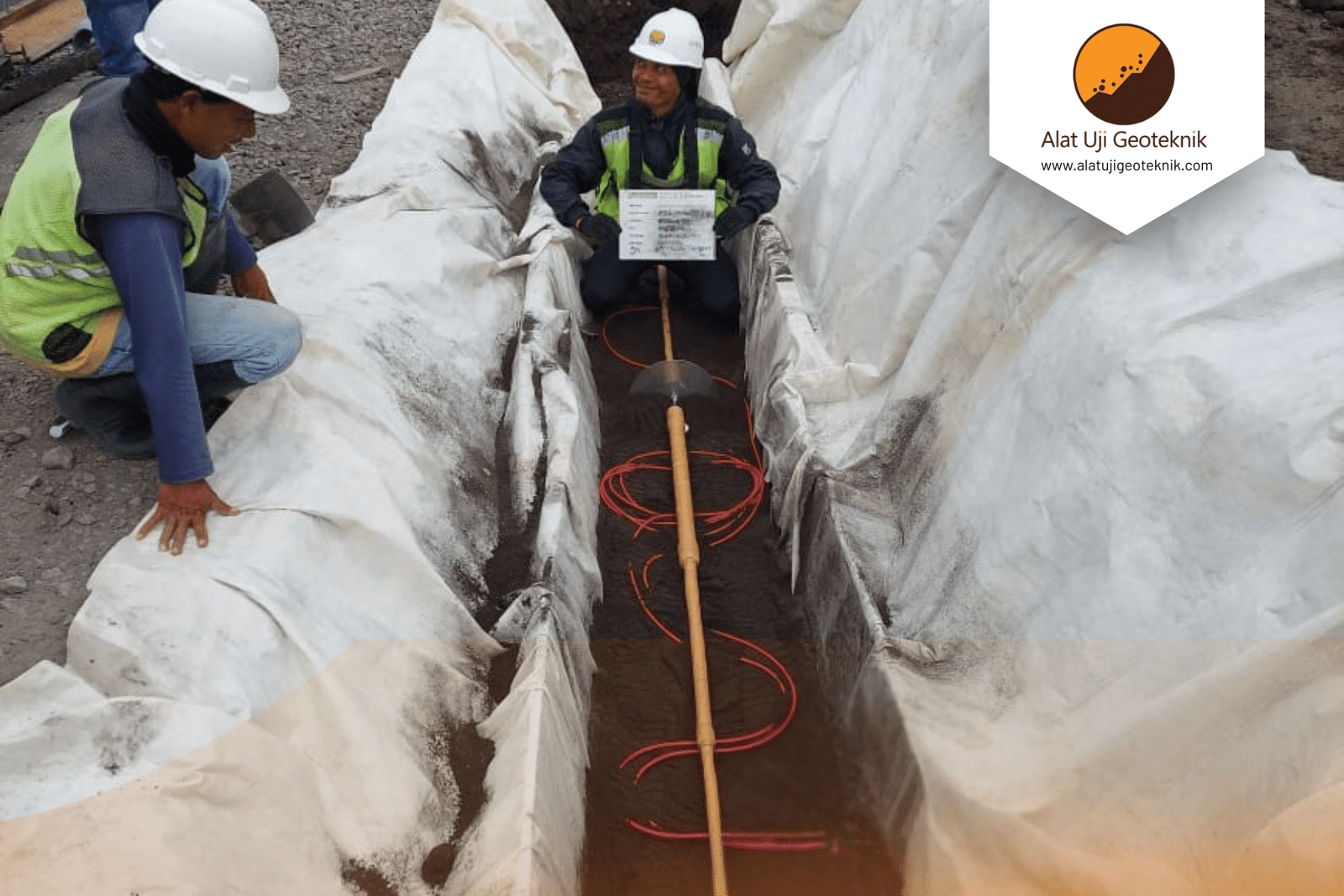

Vibrating wire soil extensometer adalah alat yang digunakan untuk mengukur deformasi atau perubahan panjang (extension/shortening) tanah pada kedalaman tertentu di dalam borehole. Alat ini banyak digunakan dalam proyek bendungan, timbunan tinggi, terowongan, dinding penahan tanah, dan proyek perbaikan tanah (soil improvement).
Berbeda dengan sistem magnetik, vibrating wire soil extensometer menggunakan sensor vibrating wire yang terhubung ke anchor pada kedalaman tertentu. Ketika terjadi pergerakan tanah, kabel atau batang penghubung akan mengalami perubahan panjang yang kemudian diterjemahkan menjadi perubahan frekuensi getaran kawat baja (wire).
Data yang dihasilkan vibrating wire soil extensometer sangat penting dalam bidang geoteknik, terutama untuk:
- Monitoring settlement dan heave tanah
- Monitoring deformasi pada timbunan tinggi
- Monitoring pergerakan lapisan tanah lunak
- Monitoring stabilitas bendungan
- Monitoring deformasi di sekitar terowongan
- Verifikasi kinerja perkuatan tanah
Output utama vibrating wire soil extensometer : Perubahan panjang atau deformasi linier dalam satuan milimeter. Data ini biasanya direkam dalam bentuk frekuensi (Hz) yang kemudian dikonversi menjadi displacement menggunakan faktor kalibrasi.
Keunggulan utama sistem vibrating wire adalah kemampuannya untuk diintegrasikan dengan data logger sehingga memungkinkan monitoring otomatis dan real-time.
Cara Kerja Vibrating Wire Soil Extensometer
Vibrating wire soil extensometer bekerja berdasarkan prinsip perubahan frekuensi getaran kawat baja yang ditegangkan. Ketika tanah bergerak, anchor yang tertanam di lapisan tanah akan ikut berpindah. Pergerakan ini menyebabkan perubahan tegangan pada kawat baja di dalam sensor. Perubahan tegangan tersebut mengubah frekuensi getaran kawat. Sensor kemudian membaca frekuensi ini dan mengubahnya menjadi nilai deformasi. Karena menggunakan sistem frekuensi, alat ini relatif stabil terhadap gangguan sinyal dan cocok untuk monitoring jangka panjang
Apa Itu Tape Extensometer?
Tape extensometer adalah alat yang digunakan untuk mengukur perubahan jarak antara dua titik referensi, biasanya pada permukaan struktur atau di dalam terowongan. Alat ini sering digunakan untuk monitoring deformasi horizontal, konvergensi terowongan, retakan beton, maupun pergerakan antar titik kontrol. Tape extensometer umumnya terdiri dari pita baja (steel tape) presisi tinggi dengan sistem pengukur digital atau mekanik yang dapat memberikan pembacaan jarak secara akurat.
Alat ini digunakan untuk berbagai keperluan seperti:
- Monitoring konvergensi terowongan
- Monitoring deformasi dinding penahan tanah
- Monitoring retakan struktur beton
- Monitoring pergerakan antar anchor point
- Monitoring deformasi lereng berbatu
Output utama tape extensometer : Perubahan jarak linier antara dua titik dalam satuan milimeter. Data ini menunjukkan apakah terjadi pergerakan mendekat (konvergensi) atau menjauh (divergensi).
Cara Kerja Tape Extensometer
Tape extensometer bekerja dengan mengaitkan ujung pita pada dua titik referensi (biasanya berupa anchor bolt atau fixed pin). Setelah pita ditarik dengan tegangan tertentu untuk menghindari slack, alat akan menunjukkan jarak aktual antara kedua titik tersebut. Perubahan jarak dari waktu ke waktu menunjukkan adanya deformasi atau pergerakan struktur di antara titik pengukuran.
Perbedaan Utama Vibrating Wire Soil Extensometer dan Tape Extensometer
Vibrating wire soil extensometer dan tape extensometer merupakan alat penting dalam monitoring deformasi geoteknik. Vibrating wire soil extensometer digunakan untuk mengukur deformasi tanah pada kedalaman tertentu dan sangat ideal untuk monitoring jangka panjang serta sistem otomatis. Tape extensometer digunakan untuk mengukur perubahan jarak antar titik dan umum dipakai dalam monitoring terowongan serta struktur beton.
Jika tujuan Anda adalah monitoring deformasi tanah bawah permukaan secara kontinu dan terintegrasi dengan sistem data logger, maka vibrating wire soil extensometer adalah pilihan terbaik. Namun jika tujuan Anda adalah mengukur perubahan jarak antar dua titik pada struktur atau terowongan secara manual, maka tape extensometer adalah alat yang tepat.
