ALATUJIGEOTEKNIK – Instalasi vibrating wire piezometer tidak boleh dilakukan secara sembarangan. Instrumen ini digunakan untuk mengukur tekanan air pori (pore water pressure) yang menjadi parameter kunci dalam analisis stabilitas lereng, bendungan tanah, timbunan, hingga galian dalam. Kesalahan dalam perencanaan atau instalasi dapat menyebabkan data tidak akurat, noise tinggi, atau bahkan kegagalan pembacaan. Oleh karena itu, sebelum instalasi vibrating wire piezometer, ada beberapa faktor teknis yang wajib diperhatikan.
Artikel ini akan membahas faktor-faktor apa saja penting agar sistem monitoring tekanan air pori bekerja optimal dan menghasilkan data yang dapat diandalkan, ingin tahu seperti apa ulasan nya? simak artikel berikut ini.
Baca juga : Penjelasan Lengkap Mengenai Piezometer.
Tujuan Monitoring yang Jelas
Langkah pertama adalah menentukan tujuan pemasangan.
Apakah piezometer dipasang untuk:
- Monitoring stabilitas lereng?
- Monitoring bendungan tanah?
- Mengamati proses konsolidasi tanah lunak?
- Mengontrol tekanan air pori saat dewatering?
Tujuan ini akan menentukan:
- Jumlah piezometer
- Kedalaman pemasangan
- Jenis sensor (standpipe atau vibrating wire)
- Sistem pembacaan (manual atau otomatis)
Tanpa tujuan yang jelas, instalasi bisa tidak efektif dan data tidak relevan dengan kebutuhan desain.
Pemilihan Tipe Vibrating Wire Piezometer
Tidak semua vibrating wire piezometer memiliki spesifikasi yang sama. Beberapa hal yang perlu diperhatikan:
- Rentang tekanan (pressure range)
- Sensitivitas dan resolusi
- Material housing (stainless steel, titanium, dll.)
- Ketahanan terhadap korosi
- Kompatibilitas dengan data logger
Untuk proyek bendungan atau tambang dengan kondisi sulit, material anti-korosi menjadi sangat penting agar alat bertahan dalam jangka panjang.
Kondisi Geologi dan Hidrologi
Karakteristik tanah dan kondisi air tanah sangat memengaruhi metode instalasi.
Beberapa faktor penting:
- Jenis tanah (lempung, pasir, lanau)
- Permeabilitas tanah
- Kedalaman muka air tanah
- Adanya lapisan kedap (impermeable layer)
Pada tanah berpermeabilitas rendah seperti lempung, proses respon tekanan bisa lebih lambat. Oleh karena itu, pemasangan filter dan sand pocket harus dirancang dengan benar agar pembacaan tekanan air pori akurat.
Kedalaman dan Posisi Instalasi
Penentuan kedalaman pemasangan harus berdasarkan analisis geoteknik dan potensi zona kritis.
Beberapa prinsip umum:
- Pasang pada lapisan yang ingin dimonitor
- Hindari zona yang terganggu pengeboran
- Pastikan posisi representatif terhadap mekanisme kegagalan
Pada bendungan tanah, piezometer biasanya dipasang pada beberapa elevasi untuk memantau distribusi tekanan air pori secara vertikal.

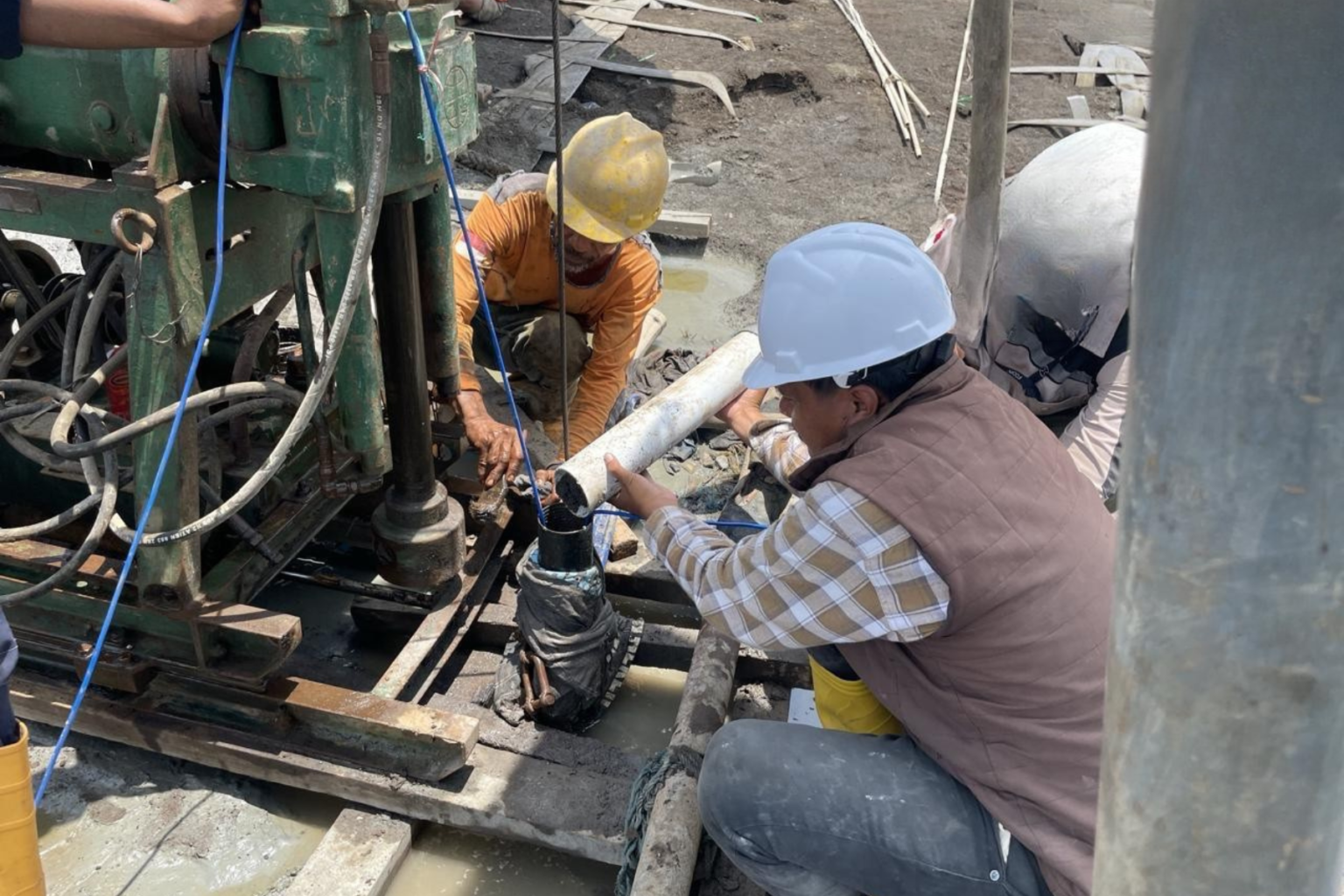

Metode Instalasi yang Tepat
Metode instalasi sangat menentukan kualitas data.
Beberapa hal yang harus diperhatikan:
- Diameter borehole sesuai spesifikasi
- Penggunaan pasir filter (sand filter) yang bersih
- Penggunaan bentonite seal untuk mencegah aliran vertikal
- Grouting yang tepat
- Perlindungan kabel sensor
Kesalahan umum seperti pencampuran material filter yang tidak tepat atau sealing yang tidak sempurna dapat menyebabkan kebocoran hidrolik (hydraulic short circuit) dan data menjadi bias.
Kalibrasi dan Pengujian Awal
Sebelum dan sesudah pemasangan, alat harus diuji dan dikalibrasi.
Hal-hal yang perlu dilakukan:
- Cek pembacaan awal (initial reading)
- Pastikan respons sensor stabil
- Periksa koneksi kabel
- Pastikan tidak ada kerusakan saat instalasi
- Baseline data (data awal) sangat penting sebagai referensi sebelum proyek memasuki tahap konstruksi intensif.
Sistem Pembacaan dan Data Logger
Vibrating wire piezometer umumnya diintegrasikan dengan:

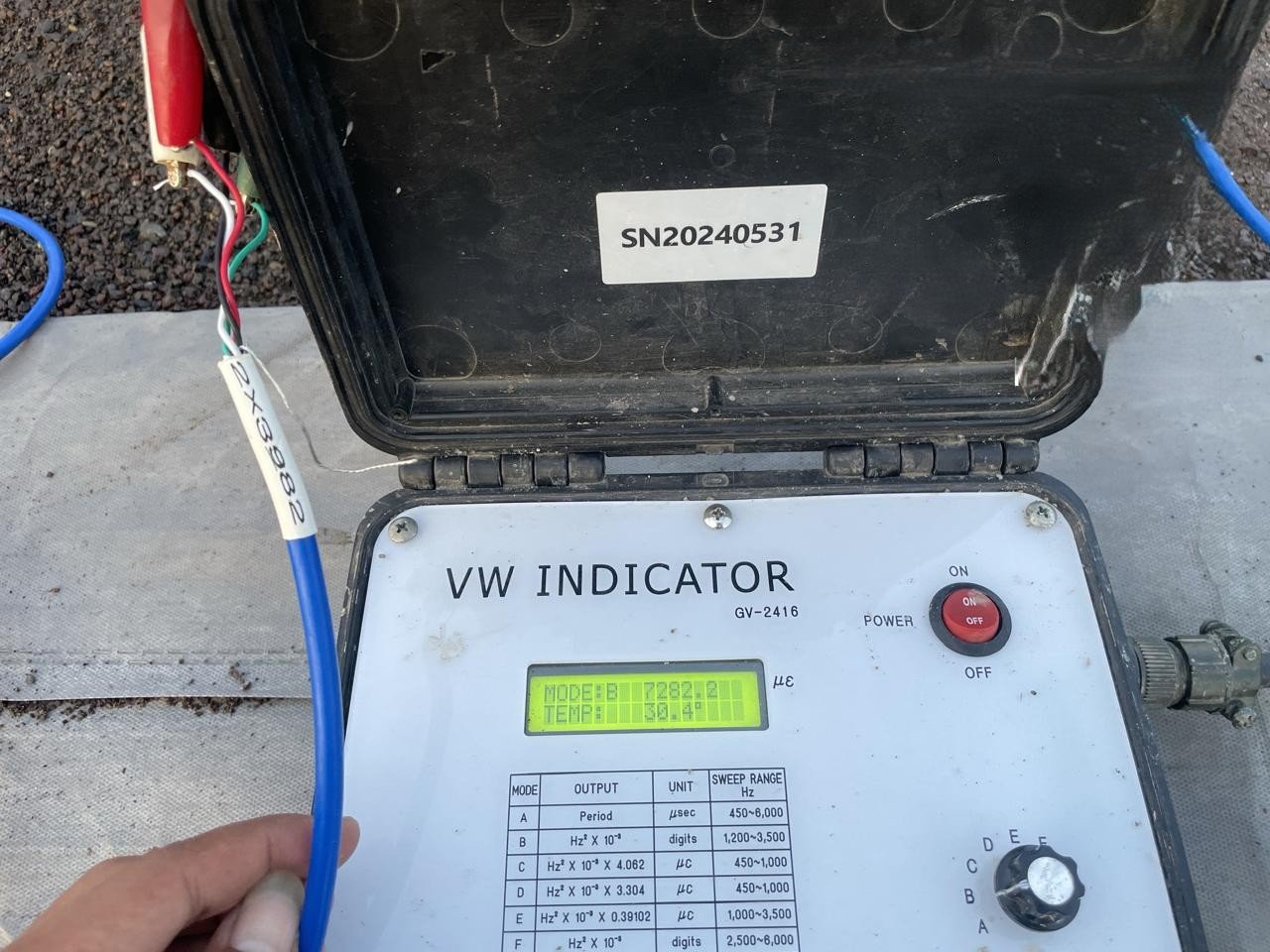

- Portable readout
- Data logger otomatis
- Sistem monitoring real-time
Untuk proyek berisiko tinggi seperti bendungan atau galian dalam, sistem otomatis dengan alarm threshold sangat disarankan agar perubahan tekanan air pori yang signifikan dapat segera terdeteksi. Pastikan kompatibilitas antara sensor dan data logger sebelum pemasangan.
Proteksi dan Keamanan Instalasi
Instrumen harus dilindungi dari:
- Kerusakan akibat alat berat
- Vandalisme
- Air hujan berlebih
- Gangguan mekanis
Biasanya kepala piezometer ditempatkan dalam protective casing atau chamber beton agar tetap aman dan mudah diakses.
Rencana Monitoring dan Interpretasi Data
Sebelum pemasangan, tentukan:
- Frekuensi pembacaan
- Ambang batas tekanan (alert level)
- Format pelaporan
- Prosedur tindakan darurat
Monitoring tekanan air pori sangat berkaitan dengan faktor keamanan (factor of safety). Oleh karena itu, harus ada prosedur jelas jika terjadi kenaikan tekanan yang tidak normal.
Pemasangan vibrating wire piezometer memerlukan perencanaan teknis yang matang. Faktor seperti tujuan monitoring, kondisi tanah, kedalaman instalasi, metode pemasangan, sistem pembacaan data, hingga rencana interpretasi harus dipertimbangkan secara menyeluruh. Vibrating wire piezometer adalah instrumen yang sangat akurat dan ideal untuk monitoring tekanan air pori jangka panjang, terutama pada bendungan, lereng, timbunan, dan proyek konstruksi bawah tanah. Namun, tanpa instalasi yang benar dan sistem monitoring yang terencana, data yang dihasilkan bisa menyesatkan. Monitoring yang baik bukan hanya tentang memasang alat, tetapi memastikan data yang diperoleh benar-benar dapat digunakan untuk menjaga keselamatan dan keberhasilan proyek geoteknik.
