ALATUJIGEOTEKNIK – Retaining Wall atau dinding penahan tanah merupakan struktur geoteknik yang dirancang untuk menahan tekanan lateral tanah sehingga tanah tidak mengalami longsor atau pergeseran. Struktur ini biasanya digunakan pada area dengan perbedaan elevasi tanah, seperti pada proyek jalan raya, rel kereta, bendungan, basement bangunan, serta lereng hasil galian. Monitoring retaining wall berfungsi menjaga stabilitas tanah dan mencegah keruntuhan yang dapat membahayakan infrastruktur maupun lingkungan di sekitarnya.

Oleh karena itu, kondisi dinding penahan tanah perlu dimonitor secara berkala menggunakan berbagai instrumentasi geoteknik seperti in-place inclinometer, piezometer, tiltmeter, dan shape array untuk memastikan stabilitas dan keamanan struktur. Artikel ini akan mengulas Solusi Instrument Geoteknik Untuk Monitoring Retaining Wall, ingin tahu bagaimana bentuk masing-masing instrumen tersebut serta bagaimana perannya dalam mendeteksi potensi deformasi, pergerakan tanah, hingga peningkatan tekanan air pori di belakang dinding penahan tanah? simak penjelasan artikel berikut ini.

Baca juga : Inilah Bagian Struktur yang Harus Diaudit Secara Berkala

Tujuan Pembangunan Retaining Wall

Retaining wall berfungsi untuk menopang dan menstabilkan galian, fondasi, lereng, serta tanggul tanah. Dengan adanya struktur ini, area dengan perbedaan ketinggian tanah dapat dimanfaatkan secara aman untuk berbagai kebutuhan pembangunan.

Penyebab Kegagalan Retaining Wall

Meskipun telah dirancang dan dibangun dengan perhitungan yang matang, kegagalan retaining wall masih dapat terjadi akibat beberapa faktor berikut:

• Drainase yang tidak memadai, sehingga air terakumulasi di belakang dinding dan menyebabkan deformasi, retakan, kemiringan, erosi, serta hilangnya material tanah penimbun (backfill).
• Fondasi yang mengalami degradasi, sehingga dinding dapat mengalami kemiringan atau pergeseran.
• Peningkatan beban, misalnya akibat lalu lintas kendaraan atau pembangunan baru di sekitar struktur yang melebihi kapasitas desain awal.
• Penuaan struktur, yang disebabkan oleh pelapukan, erosi, siklus pembekuan dan pencairan, serta korosi pada sistem anchor atau pengikat dinding.

Tanda Visual Kerusakan Retaining Wall

Dalam banyak regulasi, dinding penahan tanah dengan ketinggian tertentu harus diperiksa secara berkala untuk menilai kondisi strukturnya. Beberapa tanda visual yang menunjukkan adanya potensi kerusakan antara lain:

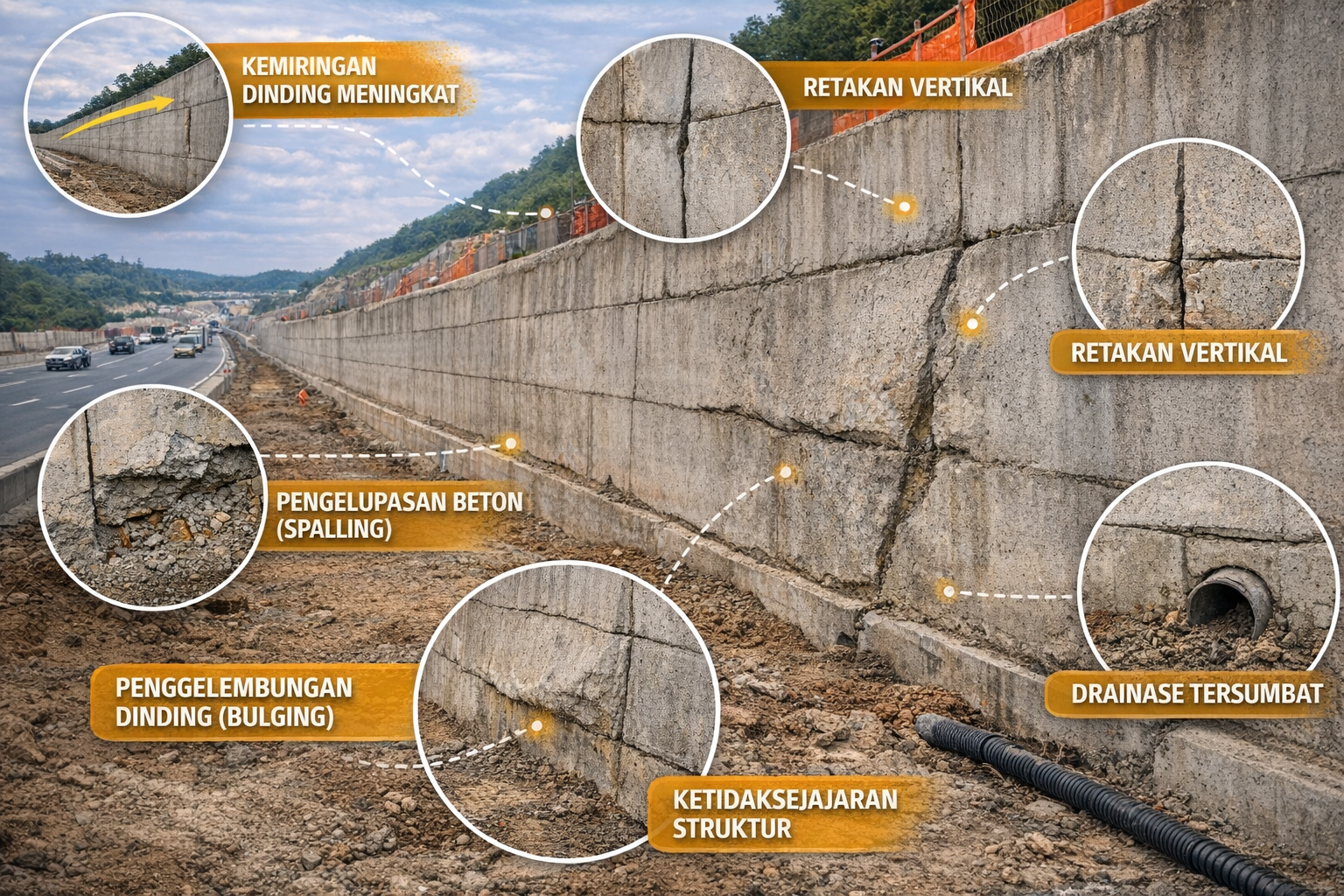

1. Pada Permukaan Dinding

• Kemiringan dinding yang semakin meningkat
• Perbedaan kemiringan antar panel dinding
• Retakan vertikal
• Pengelupasan beton (spalling)
• Penggelembungan dinding (bulging)
• Ketidaksejajaran struktur
• Sambungan yang semakin melebar
• Saluran drainase yang tersumbat

2. Tanah di Atas Dinding

• Retakan tarik atau penurunan tanah
• Celah antara tanah dengan bagian belakang dinding
• Retakan lateral pada perkerasan di bagian atas dinding
• Genangan air yang berlebihan pada area timbunan tanah

3. Tanah di Dasar Dinding

• Deformasi tanah di bagian dasar dinding
• Penurunan tanah (settlement)
• Pengangkatan tanah (heave)
• Deformasi atau buckling pada permukaan tanah

Pentingnya Monitoring dengan Instrumentasi

Monitoring menggunakan instrumentasi geoteknik sangat penting untuk mengetahui perubahan kondisi struktur secara lebih akurat. Sistem monitoring dengan instrumen dapat menunjukkan berbagai tren perubahan seperti:

• Deformasi dan kemiringan pada permukaan dinding
• Perubahan beban pada sistem anchor
• Peningkatan tekanan air pori di dalam tanah
• Pergerakan lateral tanah di belakang retaining wall

Dinding penahan tanah yang biasanya memerlukan monitoring kontinu antara lain:

• Dinding dengan risiko kegagalan tinggi atau berada dekat infrastruktur penting dan area padat penduduk
• Dinding yang terdampak oleh pembangunan baru di sekitarnya
• Area dengan curah hujan tinggi atau aktivitas gempa bumi
• Struktur lama yang kondisinya sudah menurun atau mendekati akhir umur desain

Monitoring Otomatis Retaining Wall

Monitoring otomatis biasanya diterapkan pada proses konstruksi, perbaikan, atau penggantian retaining wall yang melindungi jalan raya, rel kereta api, serta infrastruktur penting lainnya. Sistem ini memungkinkan pengumpulan data secara terus-menerus sehingga potensi masalah dapat dideteksi lebih cepat.

Beberapa instrumen geoteknik yang umum digunakan dalam monitoring retaining wall antara lain:

Piezometer

Piezometer adalah instrumen yang digunakan untuk mengukur tekanan air pori di dalam tanah. Tekanan air pori yang tinggi di belakang retaining wall dapat meningkatkan tekanan lateral tanah yang bekerja pada struktur. Dengan menggunakan piezometer, kondisi air tanah dan efektivitas sistem drainase dapat dipantau sehingga potensi peningkatan tekanan hidrostatik dapat diketahui sejak dini.

In Place Inclinometer

In Place Inclinometer merupakan alat yang digunakan untuk memantau pergerakan lateral tanah atau struktur secara kontinu. Sensor ini dipasang di dalam casing inclinometer yang ditanam di tanah di belakang retaining wall. Instrumen ini mampu mendeteksi pergeseran tanah yang sangat kecil sehingga sangat efektif untuk memantau stabilitas tanah di sekitar struktur.

Shape Array

Shape Array adalah sistem sensor fleksibel yang digunakan untuk memonitor deformasi, perubahan bentuk, dan rotasi tanah sepanjang jalur sensor. Sensor ini biasanya dipasang di bagian belakang retaining wall atau pada lereng di atas dinding untuk memantau pergerakan lateral tanah serta deformasi yang terjadi.

Tiltmeter

Tiltmeter merupakan sensor yang digunakan untuk mengukur kemiringan atau rotasi struktur. Dalam monitoring retaining wall, tiltmeter dipasang langsung pada permukaan dinding. Instrumen ini sangat efektif untuk mendeteksi perubahan kemiringan kecil pada dinding serta perbedaan kemiringan antar panel dinding.

Retaining wall merupakan struktur penting dalam berbagai proyek infrastruktur untuk menahan tekanan tanah dan menjaga stabilitas lereng. Namun berbagai faktor seperti tekanan air pori, perubahan beban, kondisi drainase, serta degradasi struktur dapat menyebabkan kegagalan dinding penahan tanah. Oleh karena itu, penggunaan instrumentasi geoteknik seperti piezometer, in place inclinometer, shape array, dan tiltmeter menjadi solusi efektif dalam memonitor kondisi retaining wall secara berkelanjutan. Dengan monitoring yang baik, potensi kerusakan dapat terdeteksi lebih dini sehingga tindakan pencegahan dan perbaikan dapat dilakukan sebelum terjadi kegagalan yang lebih besar.
