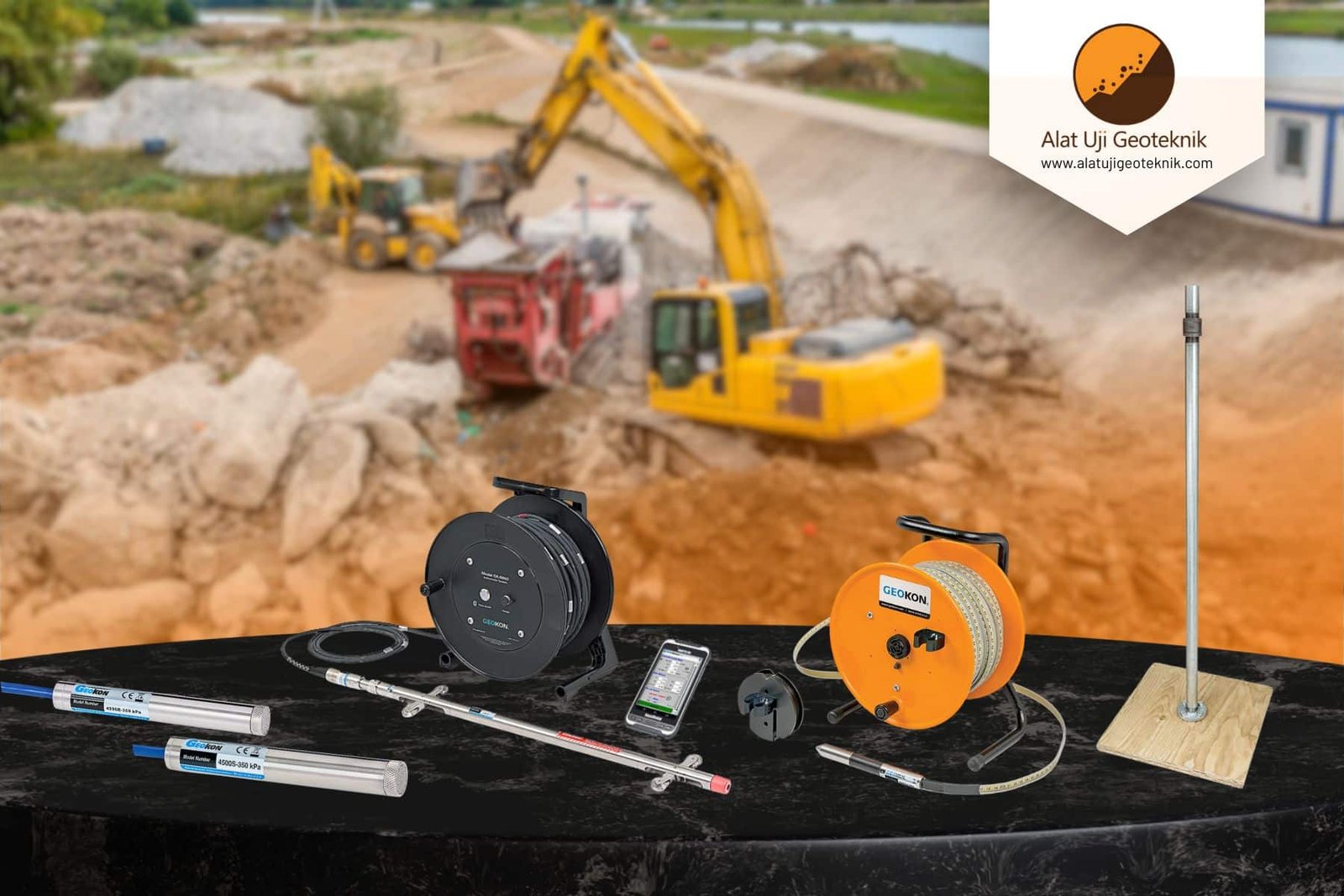

Alatujigeoteknik.com – Konstruksi besar seperti jalan tol, gedung bertingkat dan juga jembatan yang dibangun di atas tanah dengan kontur lunak, perlu dipantau atau dimonitoring kestabilannya secara berkala. Itulah mengapa perlu digunakan berbagai instrumen geoteknik seperti settlement plate, piezometer, inclinometer, dan extensometer untuk mengukur penurunan tanah, tekanan air pori, hingga pergeseran tanah. Semua alat ini berperan penting untuk memastikan struktur bangunan tetap aman selama dan setelah proses konstruksi berlangsung.

Setiap instrumen geoteknik tersebut memiliki fungsinya masing-masing sesuai dengan kebutuhan pemantauan. Seperti apa bentuk 4 instrumen geoteknik yang sering digunakan di proyek konstruksi ini ? bagaimana cara menggunakannya ? berikut ini penjelasan lengkapnya :

1. Settlement Plate

Settlement Plate adalah alat yang digunakan untuk mengukur penurunan tanah pada periode waktu tertentu. Selain itu, alat ini juga bisa digunakan untuk memantau penurunan pondasi pada jembatan, menara, gedung bertingkat dan tower.

Tujuan monitoring penurunan tanah menggunakan Settlement Plate yaitu untuk memantau deformasi tanah atau penurunan tanah ketika sedang dilakukan pembangunan proyek konstruksi. Monitoring ini bertujuan agar tanah yang mengalami penurunan tidak terlampau jauh dari standar yang sudah ditentukan. Penurunan tanah ini nantinya akan menjadi  acuan apakah kondisi tanah tersebut masih mengalami penurunan (intermediate settlement) atau sudah mengalami penurunan akhir (final settlement), artinya sudah tidak terjadi penurunan lagi.

2. Piezometer

Piezometer sangat diandalkan dalam menentukan penurunan tanah karena instrumen ini berfungsi untuk mengukur tekanan air pori. Jika tekanan air porinya sudah diketahui, maka periode terjadinya penurunan tanah bisa diketahui dengan mudah.Selain digunakan untuk mengukur tekanan air pori tanah, piezometer juga memiliki fungsi lain, salah satunya sebagai antisipasi atau backup data jika data yang diterima dari Settlement Plate tidak akurat.

Jenis Piezometer antara lain:

• Pneumatic Piezometer
  Pneumatic Piezometer digunakan untuk mengukur tekanan air pori pada tanah jenuh. Alat ini bekerja dengan prinsip tekanan udara, biasanya menggunakan gas nitrogen. Di dalam pipa piezometer terdapat diafragma yang merespon tekanan air dan mendesak gas di dalam piezometer.

• Vibrating Wire Piezometer
  Penggunaan alat ini:
  A. Monitoring tekanan air pori untuk menentukan faktor keamanan dalam galian dan timbunan
  B. Membantu efek dewatering untuk penggalian
• Standpipe Piezometer
  Jenis piezometer ini cukup sering digunakan. Standpipe dimasukan ke dalam lubang bor, dimana pada bagian bawahnya ada beberapa lubang kecil supaya air tanah bisa masuk ke dalam lubang.

3. Inclinometer

Inclinometer berfungsi untuk mengukur gaya geser tanah, sehingga ketika terjadi pergeseran tanah akibat pengaruh kerja pada saat konstruksi bisa langsung diketahui apakah membahayakan atau tidak.

Terdapat dua jenis perangkat inclinometer beserta fungsinya, yaitu:

1.Digital Inclinometer System

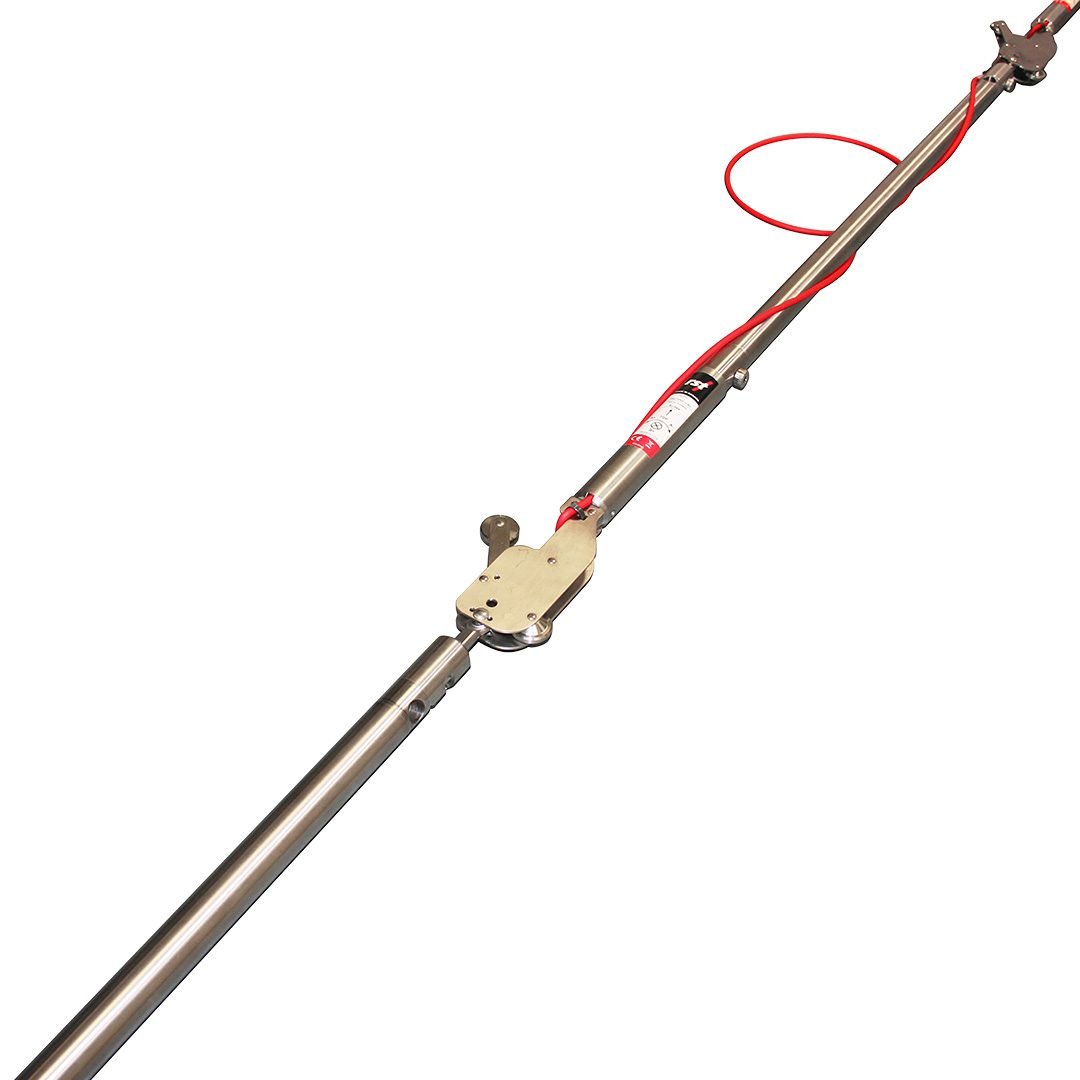

Digital Inclinometer System adalah jenis sistem monitoring yang menggunakan probe (sensor) digital yang dihubungkan ke kabel pengukur panjang. Probe ini dimasukkan ke dalam casing inclinometer yang sebelumnya telah dipasang secara vertikal di dalam lubang bor.

Fungsi dan Karakteristik Digital Inclinometer System:

• • Pengukuran Akurat dan Presisi Tinggi
    Sensor digital menawarkan tingkat akurasi tinggi, ideal untuk memantau perubahan kecil sekalipun.
  • Pengumpulan Data Manual
    Operator menurunkan probe secara manual ke dalam casing dan melakukan pembacaan data pada interval kedalaman tertentu (misalnya setiap 0,5 meter).
  • Deteksi Pergerakan Relatif
    Data dari setiap pengukuran dibandingkan dengan baseline awal untuk mendeteksi pergeseran lateral dari waktu ke waktu.
  • Fleksibel dan Mobilitas Tinggi
    Karena dioperasikan manual, satu sistem dapat digunakan untuk banyak lokasi yang berbeda, cocok untuk proyek yang membutuhkan pengukuran periodik.

2.In Place Inclinometer
Berbeda dengan sistem digital yang memerlukan pengukuran manual, In Place Inclinometer menggunakan serangkaian sensor tetap yang dipasang sepanjang casing inclinometer.

Fungsi dan Karakteristik In Place Inclinometer:

• • Monitoring Otomatis dan Real-Time
    Data pergerakan tanah dapat dikumpulkan secara otomatis pada interval waktu tertentu (misal setiap 15 menit atau per jam) dan dikirim ke sistem akuisisi data secara langsung.
  • Pemasangan Permanen
    Sensor dipasang secara permanen di dalam casing, mengurangi kebutuhan untuk kunjungan lapangan berulang.
  • Deteksi Cepat terhadap Pergerakan Berbahaya
    Sistem ini sangat berguna untuk area yang memerlukan pemantauan kontinu dan reaksi cepat terhadap perubahan tanah, seperti di lereng curam, situs galian dalam, atau bendungan kritikal.
  • Pengurangan Risiko untuk Operator
    Karena monitoring dilakukan dari jarak jauh, risiko terhadap tenaga kerja di lapangan bisa diminimalisir.

In Place Inclinometer umumnya digunakan dalam proyek jangka panjang yang membutuhkan data real-time, seperti pada sistem monitoring & telemetri bendungan besar, lereng jalan tol, atau proyek galian di kawasan padat penduduk.

4. Extensometer

Extensometer adalah instrumen geoteknik yang digunakan untuk memantau pergerakan tanah secara aksial (vertikal) pada berbagai kedalaman.

Beberapa tipe Extensometer:

• • Single Point Rod Mechanical
    Untuk melindungi pekerja tambang dari getaran atau pergeseran tanah
  • Multiple Point Rod Groutable
    Dipasang pada lubang bor ke arah bawah, membantu proses pembuatan sumur
  • Multiple Point Rod Snap Ring
    Dapat mencengkram lubang bor hingga delapan jangkar
  • Multiple Point Rod Hydraulic
    Digunakan pada tanah lunak dan kasar
  • Multiple Point Rod Flexible
    Memantau pergerakan tanah dalam lubang bor
  • Multiple Point Retrievable
    Memantau balok dan kolom bangunan
  • Magnetic Extensometer
    Menilai kedalaman tanah hasil bor
  • Tape Extensometer
    Menghitung pergeseran tanah dan deformasi beton
  • Settlement Point (Borros Type)
    Memiliki jangkar bertangkai tiga dan dua pipa (luar dan dalam)
  • Anchors
    Untuk struktur yang berkaitan dengan tanah dan batuan

>>LINK PRODUK INSTRUMEN GEOTEKNIK<<

Instrumen geoteknik seperti settlement plate, piezometer, inclinometer, dan extensometer memiliki peran penting dalam pemantauan tanah pada proyek konstruksi. Dengan alat-alat ini, pergerakan atau tekanan yang membahayakan bisa terdeteksi sejak dini, sehingga proyek berjalan aman dan sesuai standar teknis.
