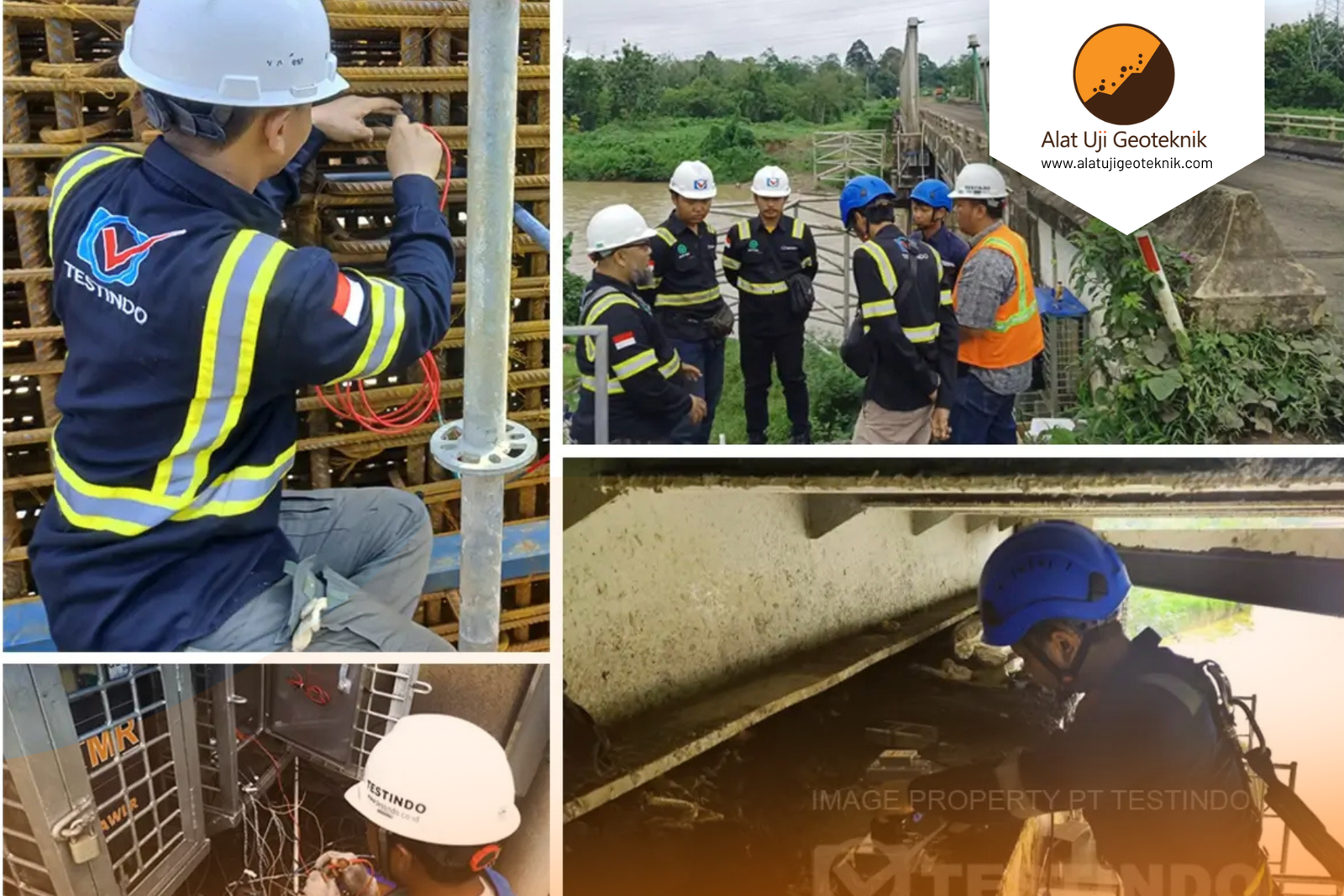

ALATUJIGEOTEKNIK – Pemeliharaan sebuah struktur merupakan sebuah hal penting, apalagi jika strukturnya berskala besar seperti jembatan, gedung pencakar langit, atau bendungan. Agar struktur tersebut dapat berdiri kokoh dan aman selama puluhan tahun, diperlukan sistem pemantauan berkelanjutan yang disebut Structural Health Monitoring System (SHMS).

Dalam sistem SHMS diperlukan alat Data Acquisition (DAQ) yang berfungsi sebagai penghubung (jembatan) utama antara sensor dan sistem pengolahan data untuk memastikan aliran data yang akurat, kontinu, dan tepat waktu, hal ini sangat krusial untuk evaluasi dan pemeliharaan kesehatan struktur.

Pada artikel ini kita akan membahas bagaimana peran Data Acquisition SHMS. Apa itu SHMS? bagaimana cara kerja DAQ pada SHMS? simak artikel berikut :

Apa itu Structural Health Monitoring System (SHMS)?

SHMS adalah proses pemantauan dengan cara memasang sensor pada sebuah struktur (seperti jembatan, bangunan, atau turbin angin) untuk memantau kekuatan, daya tahan dan kinerjanya secara real-time atau berkala. Tujuannya sederhana mendeteksi kerusakan, kelemahan, atau perubahan abnormal sedini mungkin, sehingga perbaikan bisa dilakukan sebelum terjadi kegagalan fatal.

Baca juga :  Data Akusisi : Pengertian Fungsi dan Peran Untuk Industri

Cara Kerja DAQ pada Structural Health Monitoring System (SHMS)

Berikut gambaran cara kerja DAQ pada SHMS:

1. Mengumpulkan Data dari Berbagai Sensor (Akuisisi)

Berbagai sensor dipasang di titik-titik strategis jembatan untuk mengukur parameter penting mulai dari:

• Akselerometer: Mengukur getaran (untuk mendeteksi retakan atau perubahan kekakuan).
• Strain Gauges: Mengukur regangan (perubahan bentuk) material.
• Sensor Suhu dan Kelembaban: Memantau kondisi lingkungan yang memengaruhi material.

Tugas pertama DAQ adalah mengumpulkan semua sinyal listrik dari sensor-sensor ini. Jika DAQ-nya tidak kompatibel dengan jenis dan spesifikasi sensor (misalnya sensor memerlukan penguatan sinyal atau jenis filter tertentu), data yang terekam akan tidak akurat sejak awal.

2. Konversi Sinyal Analog ke Digital

Sinyal dari sensor diterima oleh DAQ yang mengubah sinyal analog menjadi data digital. DAQ ini sudah dilengkapi dengan penguat sinyal dan modul konversi ADC (Analog to Digital Converter). Beberapa sistem menggunakan mikrokontroler (misalnya ESP32, Arduino Uno, AVR ATMega16).

Proses konversi ini dilakukan oleh Analog-to-Digital Converter (ADC) di dalam perangkat DAQ. Kualitas konversi (ditentukan oleh Sampling Rate dan Resolusi) sangat menentukan keakuratan data. Jika Sampling Rate-nya lambat, data getaran cepat akan terlewat, membuat analisis kondisi struktur menjadi tidak akurat.

3. Pengkondisian dan Filtering Sinyal

Sinyal listrik dari sensor seringkali lemah dan penuh dengan noise (gangguan) listrik dari lingkungan sekitar. DAQ berperan sebagai “penguat” data:

• Penguatan Sinyal (Amplification): Menguatkan sinyal yang sangat lemah dari sensor sehingga lebih mudah diukur.
• Penyaringan (Filtering): Menghilangkan noise frekuensi tinggi yang tidak relevan. Ini memastikan bahwa data yang dikirim ke analisis benar-benar mewakili kondisi struktur, bukan gangguan listrik acak.

4. Sinkronisasi Data

Dalam pemantauan SHMS, semua pengukuran harus terjadi pada waktu yang sama persis (tersinkronisasi). Bayangkan sebuah jembatan memiliki 50 sensor di berbagai titik. Jika data dari sensor ujung A direkam satu milidetik lebih lambat dari sensor ujung B, pergerakan atau getaran struktur tidak dapat dianalisis secara akurat.

Sistem DAQ yang baik memastikan bahwa semua data dari ratusan saluran sensor dikumpulkan dengan sinkronisasi waktu yang sangat presisi. Hal ini krusial untuk menganalisis mode getaran struktur dan memprediksi umur sisa strukturnya.
