ALATUJIGEOTEKNIK – Monitoring kemiringan tanah dan perubahan kemiringan struktur merupakan bagian penting dalam proyek geoteknik dan konstruksi. Dalam praktiknya, dua instrumen yang sering digunakan untuk tujuan tersebut adalah MEMS Inclinometer dan Sensor Tilt Meter. Keduanya sama-sama berfungsi untuk mendeteksi deformasi, namun memiliki prinsip kerja, metode pemasangan, serta fungsi monitoring yang berbeda.  Memahami perbedaan MEMS Inclinometer dan Sensor Tilt Meter sangat penting, terutama bagi konsultan geoteknik, kontraktor, perusahaan tambang, universitas, maupun instansi pemerintah yang terlibat dalam proyek bendungan, retaining wall, lereng, jembatan, gedung, hingga galian dalam.

Artikel ini akan mengulas secara lengkap perbedaan, fungsi, dan penggunaan MEMS Inclinometer serta Sensor Tilt Meter agar Anda dapat menentukan alat monitoring yang paling sesuai dengan kebutuhan proyek.

Baca juga : Mengenal Inclinometer Sebagai Alat Pengukuran Kemiringan

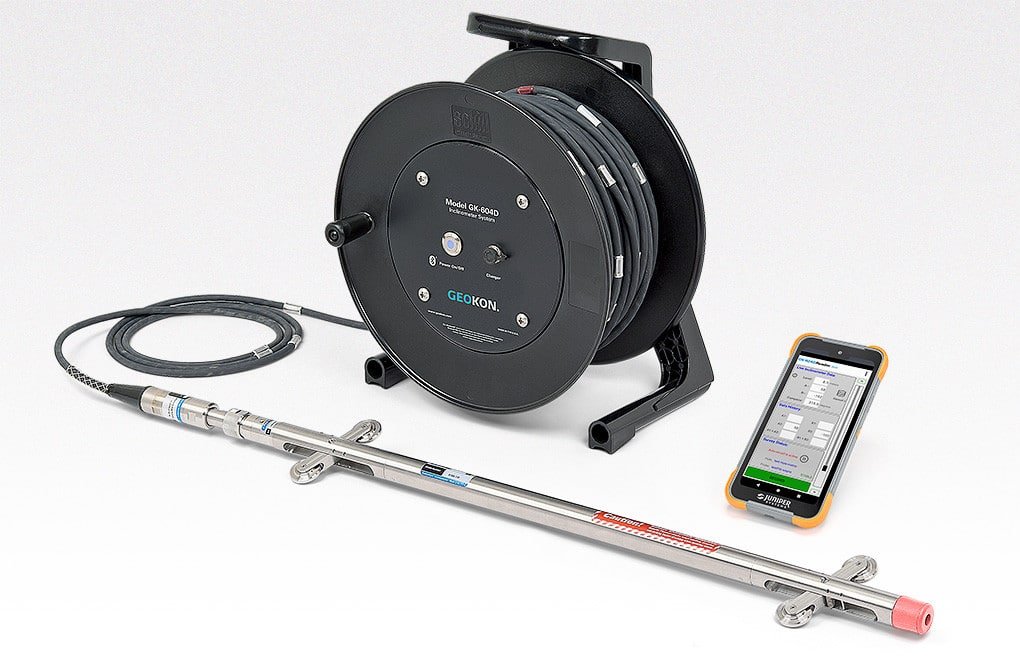

Apa Itu MEMS Inclinometer?

MEMS Inclinometer adalah alat monitoring geoteknik yang digunakan untuk mengukur pergeseran lateral bawah permukaan (subsurface lateral displacement) pada tanah atau struktur. Alat ini umumnya dipasang di dalam casing inclinometer yang telah ditanam pada borehole, sehingga mampu memantau deformasi tanah pada berbagai kedalaman secara kontinu. Teknologi MEMS (Micro-Electro-Mechanical Systems) memungkinkan sensor membaca perubahan sudut yang sangat kecil pada setiap segmen sensor. Data sudut ini kemudian diolah menjadi profil deformasi dan nilai pergeseran lateral sepanjang kedalaman pemasangan.

MEMS Inclinometer banyak digunakan dalam proyek-proyek geoteknik yang membutuhkan pemantauan stabilitas tanah dan struktur bawah permukaan, seperti:

• Monitoring lereng rawan longsor
• Monitoring deformasi retaining wall
• Monitoring embankment atau timbunan tinggi
• Monitoring galian dalam (deep excavation)
• Monitoring bendungan dan tanggul
• Monitoring deformasi area tambang
• Verifikasi efektivitas perkuatan tanah

Output utama MEMS Inclinometer :
Perubahan sudut (tilt/inclination) dan akumulasi displacement lateral dalam satuan milimeter pada berbagai kedalaman. Data ini biasanya ditampilkan dalam bentuk profil deformasi tanah terhadap kedalaman. Keunggulan utama MEMS Inclinometer adalah kemampuannya untuk diintegrasikan dengan data logger, sehingga memungkinkan monitoring otomatis, real-time, dan sangat efektif untuk sistem peringatan dini (early warning system).

Cara Kerja MEMS Inclinometer

MEMS Inclinometer bekerja berdasarkan prinsip pembacaan perubahan sudut oleh sensor MEMS yang dipasang secara vertikal di dalam casing. Setiap sensor pada rangkaian akan membaca perubahan inklinasi terhadap sumbu referensi. Ketika tanah atau struktur di sekitar borehole mengalami pergerakan lateral, maka posisi casing ikut berubah dan sensor akan mendeteksi perubahan sudut tersebut.

Perubahan sudut dari setiap segmen kemudian diolah menjadi data deformasi, sehingga pengguna dapat mengetahui:

• Besarnya pergerakan lateral
• Kedalaman zona geser
• Profil deformasi sepanjang kedalaman
• Tren pergerakan dari waktu ke waktu

Karena dapat dipasang permanen dan bekerja secara otomatis, MEMS Inclinometer sangat cocok untuk monitoring jangka panjang pada proyek-proyek yang memiliki risiko deformasi tanah tinggi.

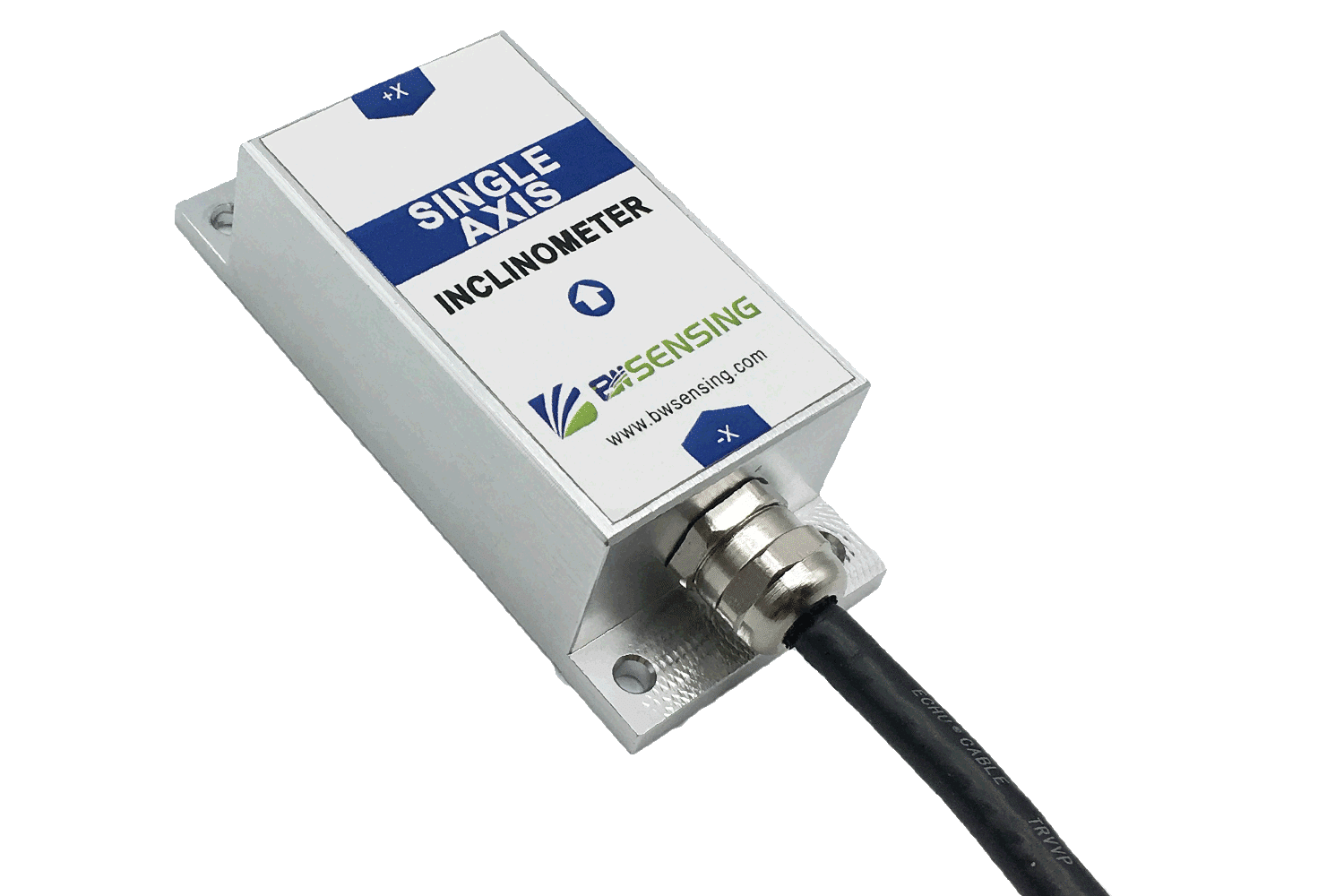

Apa Itu Sensor Tilt Meter?

Sensor Tilt Meter adalah alat yang digunakan untuk mengukur perubahan kemiringan atau rotasi pada suatu struktur atau permukaan. Berbeda dengan MEMS Inclinometer yang fokus pada deformasi bawah permukaan, tilt meter lebih difungsikan untuk mendeteksi perubahan sudut pada satu titik atau beberapa titik tertentu di permukaan struktur.

Sensor Tilt Meter biasanya dipasang langsung pada elemen struktur, seperti:

• Dinding penahan tanah (retaining wall)
• Pilar jembatan
• Gedung dan bangunan tinggi
• Menara
• Bendungan
• Struktur beton
• Terowongan
• Lereng batu

Alat ini sangat efektif untuk mendeteksi perubahan kecil pada kemiringan yang dapat menjadi indikasi awal terjadinya deformasi, penurunan diferensial, rotasi struktur, atau potensi kegagalan lokal.

Sensor Tilt Meter digunakan untuk berbagai keperluan seperti:

• Monitoring kemiringan retaining wall
• Monitoring rotasi pilar jembatan
• Monitoring deformasi gedung di sekitar area galian
• Monitoring stabilitas menara dan struktur tinggi
• Monitoring struktur bendungan
• Monitoring deformasi lining terowongan
• Monitoring lereng batu dan struktur penahan

Output utama Sensor Tilt Meter : Perubahan sudut kemiringan atau rotasi dalam satuan degree (°), milliradian (mrad), atau mm/m. Data ini menunjukkan apakah struktur mengalami perubahan orientasi atau kemiringan dari kondisi awal. Keunggulan utama tilt meter adalah instalasinya yang relatif mudah, sensitif terhadap perubahan sudut yang sangat kecil, dan sangat efektif untuk monitoring struktur secara real-time.

Cara Kerja Sensor Tilt Meter

Sensor Tilt Meter bekerja dengan mendeteksi perubahan orientasi terhadap gravitasi bumi. Sensor akan membaca perubahan sudut pada satu sumbu (single-axis) atau dua sumbu (dual-axis), tergantung jenis alat yang digunakan.

Ketika struktur mengalami rotasi, pergeseran, atau perubahan kemiringan, sensor akan menangkap perubahan sudut tersebut dan mengubahnya menjadi data digital. Data ini kemudian dapat dianalisis untuk mengetahui apakah terjadi:

• Perubahan kemiringan abnormal
• Rotasi struktur
• Penurunan diferensial
• Pergeseran lokal pada dinding atau fondasi
• Potensi deformasi lanjutan

Karena mampu membaca perubahan sudut kecil secara akurat, tilt meter sering digunakan sebagai instrumen pendukung dalam sistem monitoring otomatis pada proyek geoteknik dan sipil.

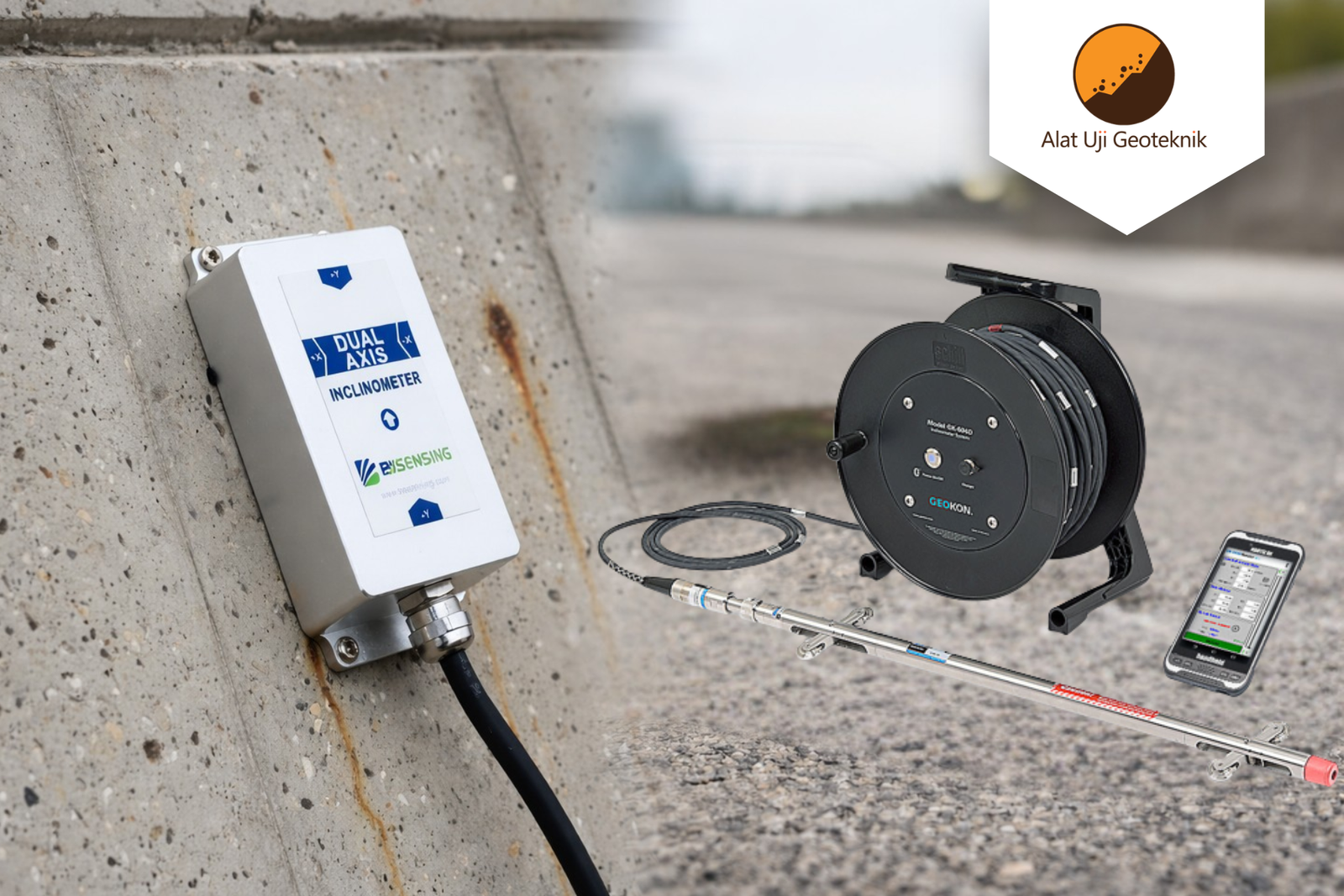

Perbedaan Utama MEMS Inclinometer & Sensor Tilt Meter

MEMS Inclinometer dan Sensor Tilt Meter sama-sama merupakan alat penting dalam monitoring deformasi geoteknik dan struktur. Namun, keduanya memiliki fokus pengukuran yang berbeda. MEMS Inclinometer digunakan untuk mengukur pergeseran lateral bawah permukaan dan sangat ideal untuk memantau deformasi tanah pada berbagai kedalaman. Alat ini sangat cocok digunakan pada proyek yang membutuhkan informasi detail mengenai zona geser dan profil pergerakan tanah.

Sementara itu, Sensor Tilt Meter digunakan untuk mengukur perubahan kemiringan atau rotasi pada permukaan struktur. Alat ini lebih cocok untuk mendeteksi apakah suatu struktur seperti retaining wall, pilar, atau bangunan mulai miring akibat tekanan tanah, penurunan, atau deformasi lainnya.

Secara sederhana:

• Jika tujuan Anda adalah monitoring deformasi tanah bawah permukaan secara kontinu, maka MEMS Inclinometer adalah pilihan terbaik.
• Jika tujuan Anda adalah monitoring perubahan kemiringan atau rotasi struktur pada titik tertentu, maka Sensor Tilt Meter adalah alat yang paling tepat.

Dalam banyak proyek, kedua alat ini justru sering digunakan secara bersamaan agar data monitoring menjadi lebih lengkap. Misalnya, MEMS Inclinometer digunakan untuk memantau pergerakan tanah di belakang retaining wall, sedangkan Tilt Meter digunakan untuk memantau apakah dinding retaining wall tersebut mulai miring atau berotasi.

Kapan Sebaiknya Menggunakan MEMS Inclinometer?

MEMS Inclinometer sebaiknya digunakan ketika proyek membutuhkan data mengenai:

• Pergeseran lateral tanah.
• Kedalaman zona longsor atau zona geser.
• Stabilitas lereng dan timbunan.
• Deformasi tanah di sekitar galian.
• Pergerakan bawah permukaan pada bendungan atau tanggul

Instrumen ini sangat direkomendasikan untuk proyek dengan risiko deformasi tanah tinggi dan kebutuhan monitoring jangka panjang secara otomatis.

Kapan Sebaiknya Menggunakan Sensor Tilt Meter?

Sensor Tilt Meter sebaiknya digunakan ketika proyek membutuhkan data mengenai:

• Kemiringan retaining wall.
• Rotasi pilar atau kolom struktur.
• Perubahan sudut bangunan di sekitar area konstruksi.
• Deformasi dinding penahan tanah.
• Perubahan orientasi struktur akibat settlement atau tekanan lateral.

Perbedaan MEMS Inclinometer dan Sensor Tilt Meter terletak pada objek yang dipantau, lokasi pemasangan, dan tujuan pengukurannya. MEMS Inclinometer digunakan untuk memantau pergeseran lateral bawah permukaan dan menghasilkan profil deformasi berdasarkan kedalaman, sedangkan Sensor Tilt Meter digunakan untuk memantau perubahan kemiringan atau rotasi struktur pada titik tertentu. Jika tujuan Anda adalah mengetahui di mana dan seberapa besar tanah bergerak di bawah permukaan, maka MEMS Inclinometer adalah pilihan yang tepat. Namun jika tujuan Anda adalah mengetahui apakah struktur mulai miring atau berotasi, maka Sensor Tilt Meter lebih sesuai digunakan. Pemilihan alat yang tepat akan membantu proyek mendapatkan data monitoring yang akurat, mendukung pengambilan keputusan teknis, dan meningkatkan keselamatan konstruksi secara keseluruhan.
